Dokumentation zum CB-Funkgerät MADER 1-625 (40 Kanal Version Umbau)
Die Fa. MADER hatte Ihren Sitz in Filderstadt bei Stuttgart.
Über das Unternehmen und der “Verwandschaft” zur Marke ROYCE hatte ich schon berichtet.
In meinem Bestand befand sich bis zum 10 September 2021 eine MADER 1-625 im fast perfekten Neuzustand. An diesem Tag erwarb ich allerdings eine weitere MADER 1-625 die ich so zuvor nicht kannte.
Laut dem Verkäufer sollte es ein umgebautes 40 Kanal Gerät sein. Zudem hatte das Gerät auf der Rückseite eine RS-232 Schnittstelle.

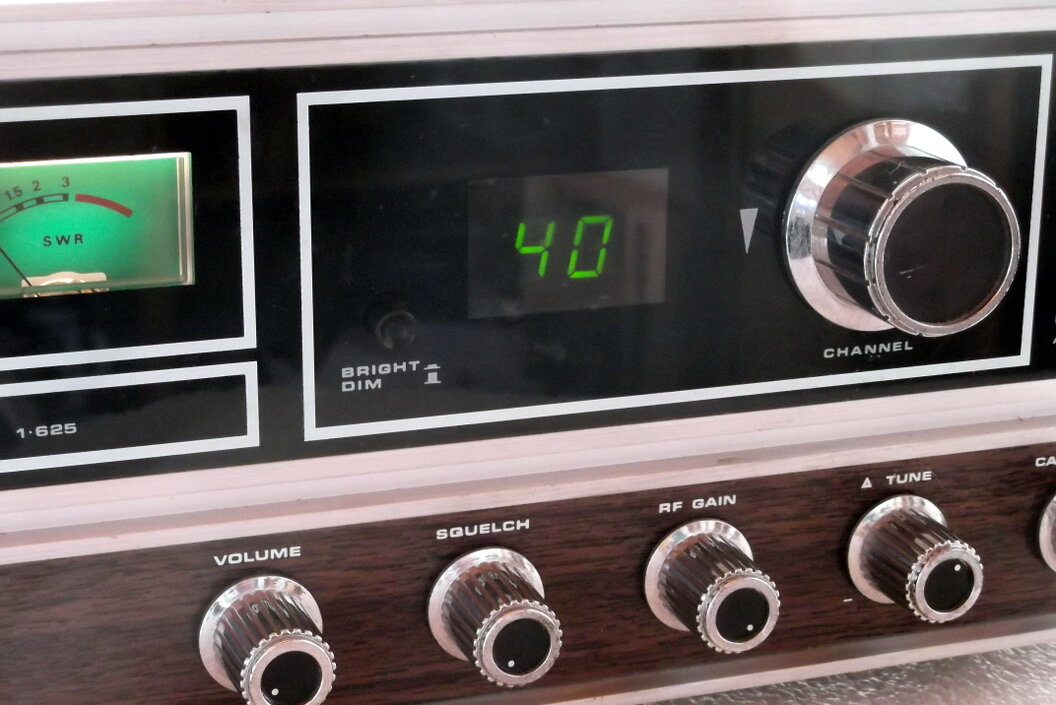

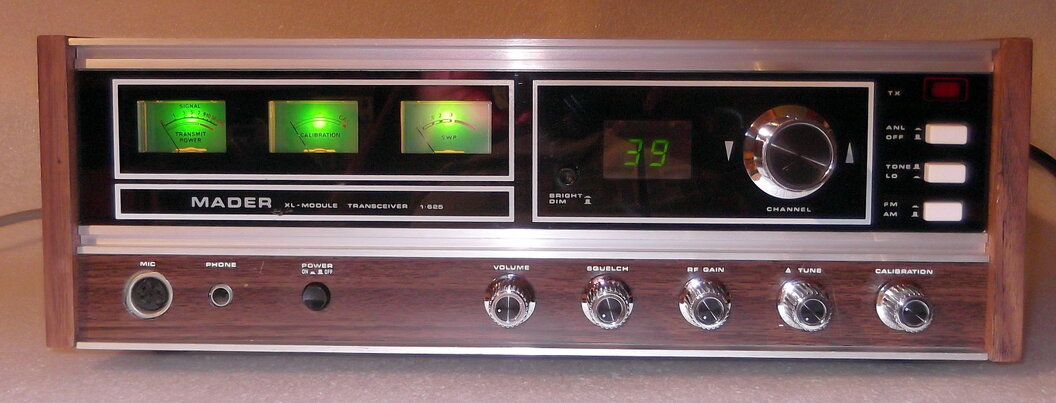

Bereits am Abend machte ich einen kurzen Test und stellte fest, dass die Kanalanzeige tatsächlich bis 40 ging.
In den nächsten Tagen/Wochen/Monate werde ich darüber ausführlicher berichten.
Bereits am Abend machte ich einen kurzen Test und stellte fest, dass die Kanalanzeige tatsächlich bis 40 ging.
In den nächsten Tagen/Wochen/Monate werde ich darüber ausführlicher berichten.
Der Zustand eher eine 3 bis 4.
- Die Beschichtung des Außenmaterials der Stirnseite rechts war nicht mehr vorhanden
- Die beiden Seitenteile müssen überholt werden
- Das Gerät eher mittelmäßig gepflegt
- Kein Mikrofon vorhanden
- Der Volume Regler ist verbogen. Er klemmt bei der Betätigung
- Kaum Empfang Potis kratzen
- Die Beleuchtung muss erneuert werden
- Die Mikrofonbuchse ist 6polig. Der Verdacht besteht, dass eventuell eine UP/DOWN-Funktion über ein passendes Mikrofon möglich wäre
- Eine komplette Zerlegung muss erfolgen
Erste Daten
- Die Sendeleistung 4,0 Watt in AM und FM
- Die Taste BRIGHT/DIM schaltet das Gerät auf Kanal 9
- Die Taste ANL/OFF startet die Scan-Funktion
- Rückseitige RS-232 Schnittstelle teilweise an die Mikrofonbuchse von innen her angeschlossen
Hier die ersten Bilder.

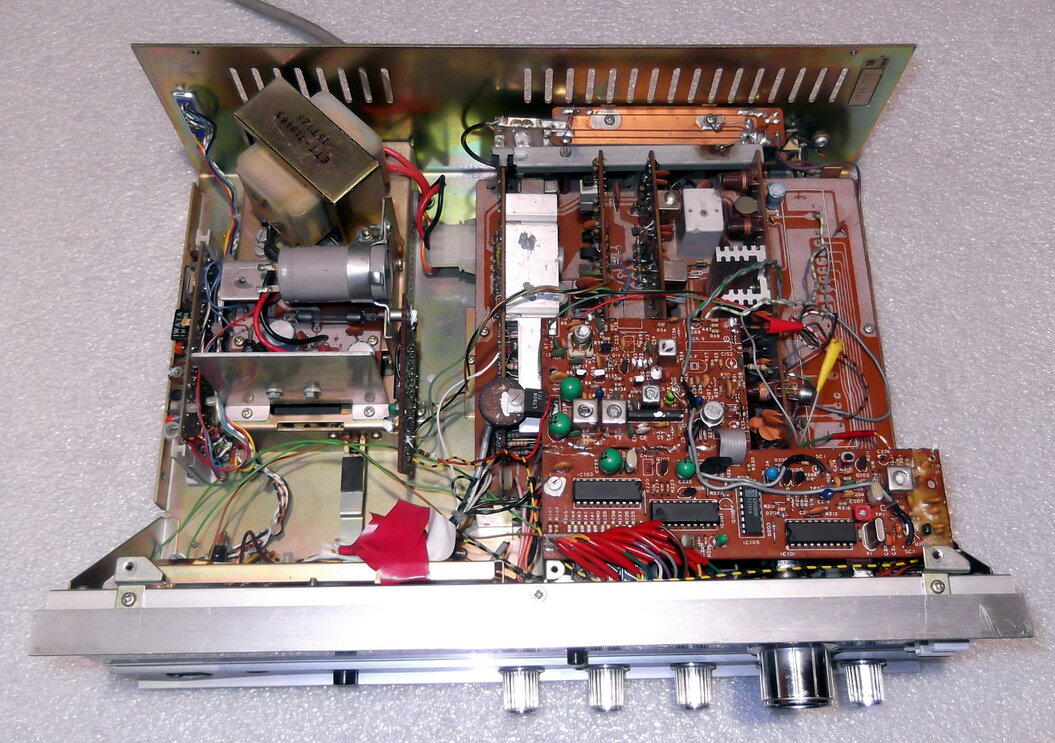

Innenleben einer normalen MADER 1-625 (Schlachtgerät ohne Netzteil).

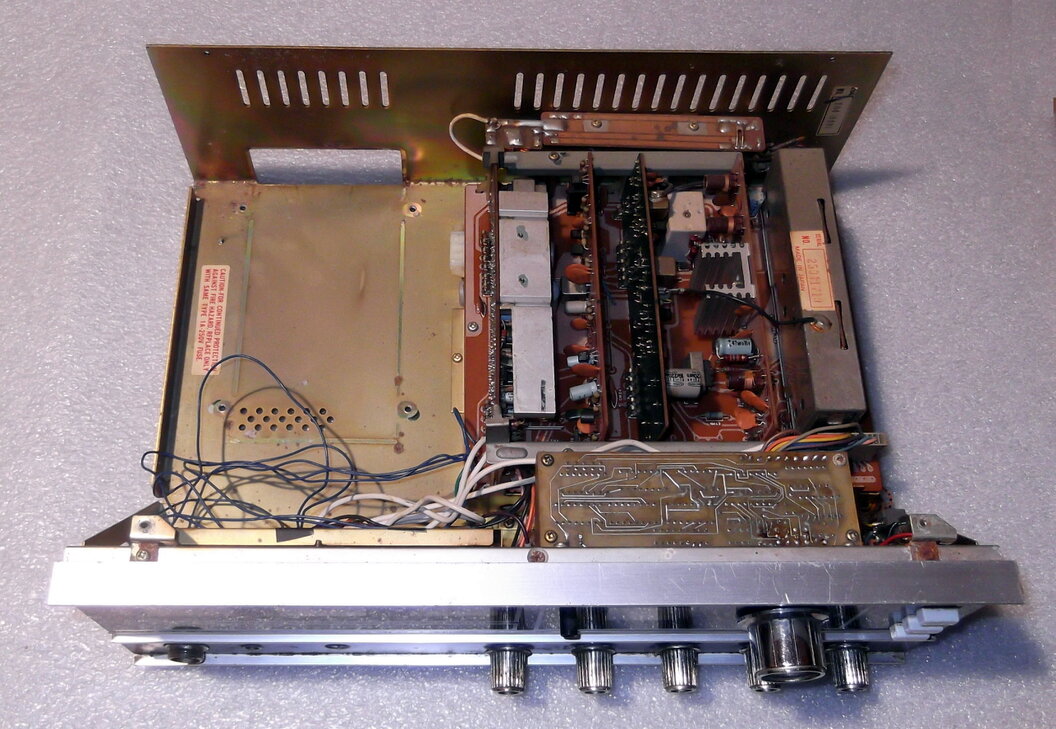

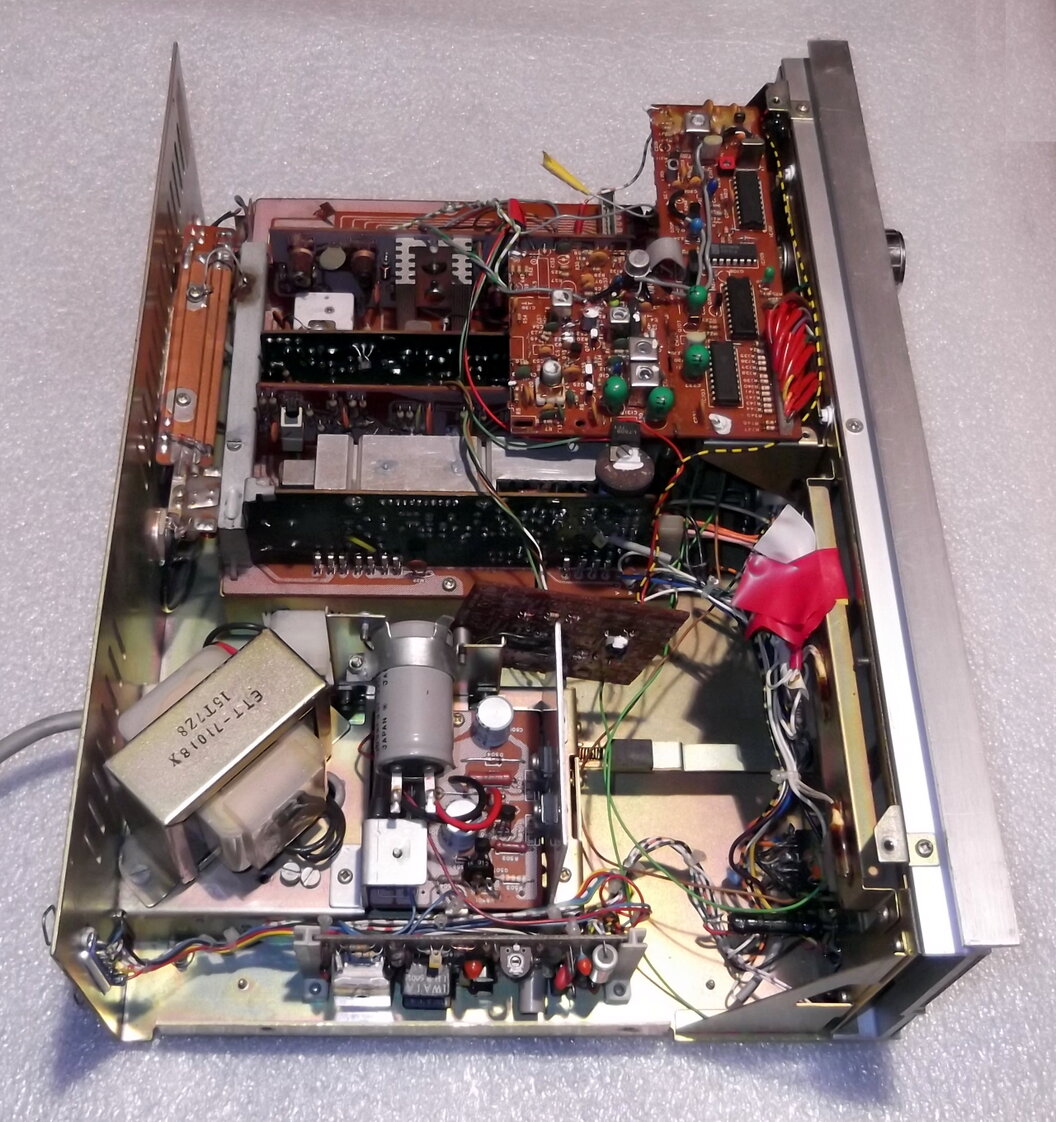

Das Innenleben der umgebauten Mader.

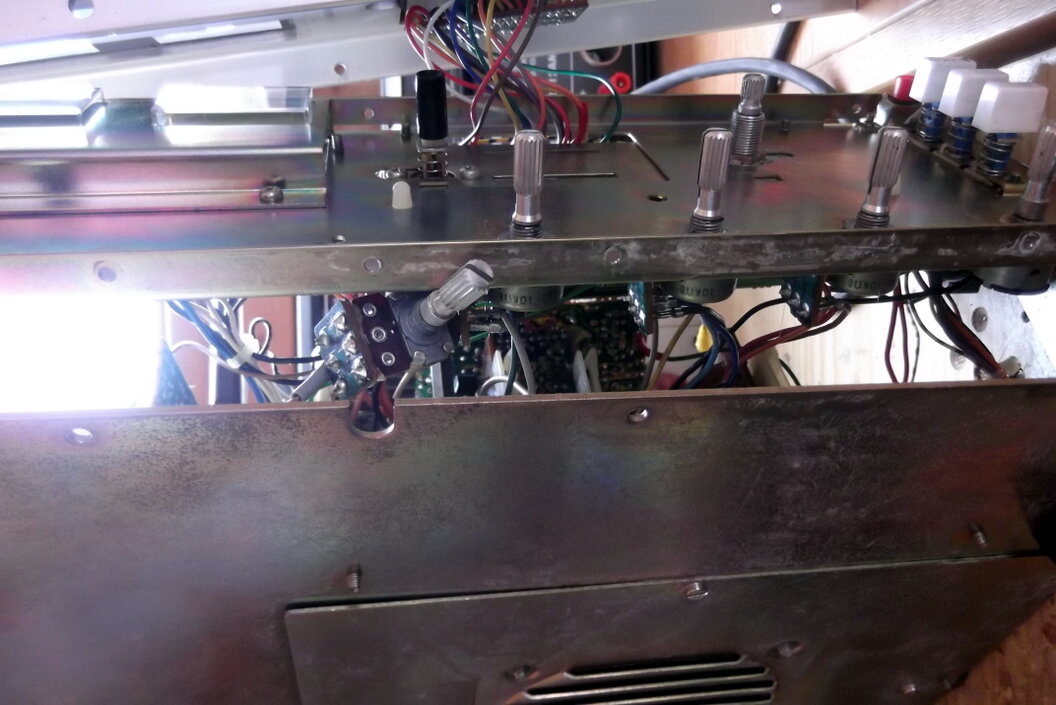

Und hier noch einmal von der Seitenansicht.
Der Einbau des neuen Volume-Reglers ist geglückt. Die anderen Potis wurden gereinigt und funktionieren jetzt störungsfrei.
In der Zwischenzeit habe ich das beschädigte Kunststofffurnier der Seitenwände des Gehäuses entfernt und neues Echtholzfurnier (Amerikanische Eiche) bestellt und erhalten. Ich habe bei meinem Projekt eine Royce 1-625 zu restaurieren bereits schon über die Neufurnierung berichtet, so dass ich mir hierzu weiteres erspare.
Die defekte Beleuchtung wurde inzwischen auf LED umgebaut.
Derzeit beschäftige ich mich mit der Pin-Belegung der Mikrofonbuchse. Da bin ich noch am überlegen diese komplett zu wechseln und gegen eine heutige Buchse auszutauschen. Es hat sich bestätigt, dass über die Mikrofonbuchse auch die UP- und DOWN-Funktion angesprochen werden kann. Wie bereits erwähnt ist durch betätigen der ANL/OFF-Taste die SCAN-Funktion aktiviert. Diese allerdings nur in der UP-Funktion. Das ist aber nicht weiter tragisch, da nur 40 Kanäle angesprochen werden und keine 80 bei denen man vielleicht schon mal die SCAN-Richtung ändern möchte.
Derzeit beschäftige ich mich mit der Pin-Belegung der Mikrofonbuchse. Da bin ich noch am überlegen diese komplett zu wechseln und gegen eine heutige Buchse auszutauschen. Es hat sich bestätigt, dass über die Mikrofonbuchse auch die UP- und DOWN-Funktion angesprochen werden kann. Wie bereits erwähnt ist durch betätigen der ANL/OFF-Taste die SCAN-Funktion aktiviert. Diese allerdings nur in der UP-Funktion. Das ist aber nicht weiter tragisch, da nur 40 Kanäle angesprochen werden und keine 80 bei denen man vielleicht schon mal die SCAN-Richtung ändern möchte.
Die Mikrofonbuchse wird gewechselt. Geplant ist eine Buchse auf Kenwood Belegung.

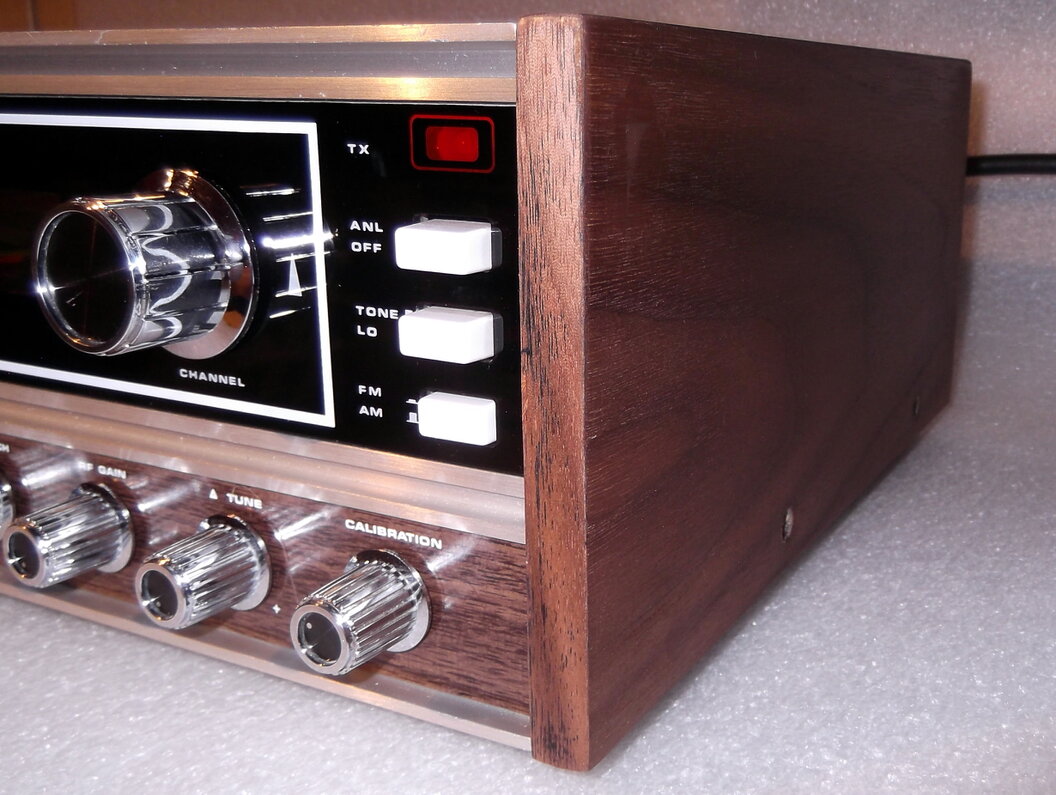

Neufurnierung der Seitenteile ist inzwischen abgeschlossen. Der Vintage Touch konnte erhalten werden. Nicht ganz den Neuzustand herstellen, sondern leichte Gebrauchsspuren zu erkennen geben.

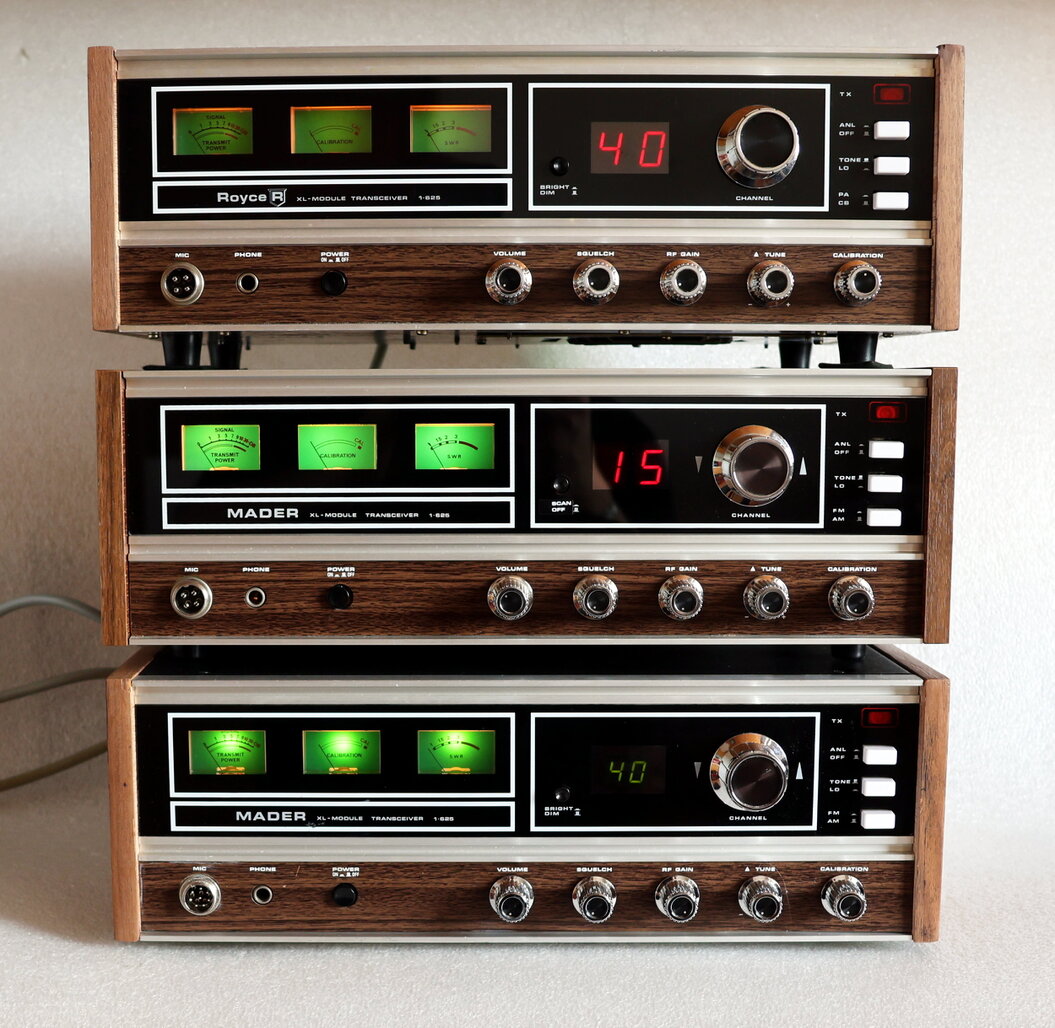

Jetzt nur noch die Mikrofonbuchse wechseln und dann das Gerät zur entgültigen Einstellung an einen bekannten Fachbetrieb versenden und fertig ist das Projekt. Ich würde spontan behaupten, das es keine 5 Mader Heimstationen gibt, die 40 Kanäle AM/FM haben. Ein echtes Unikat

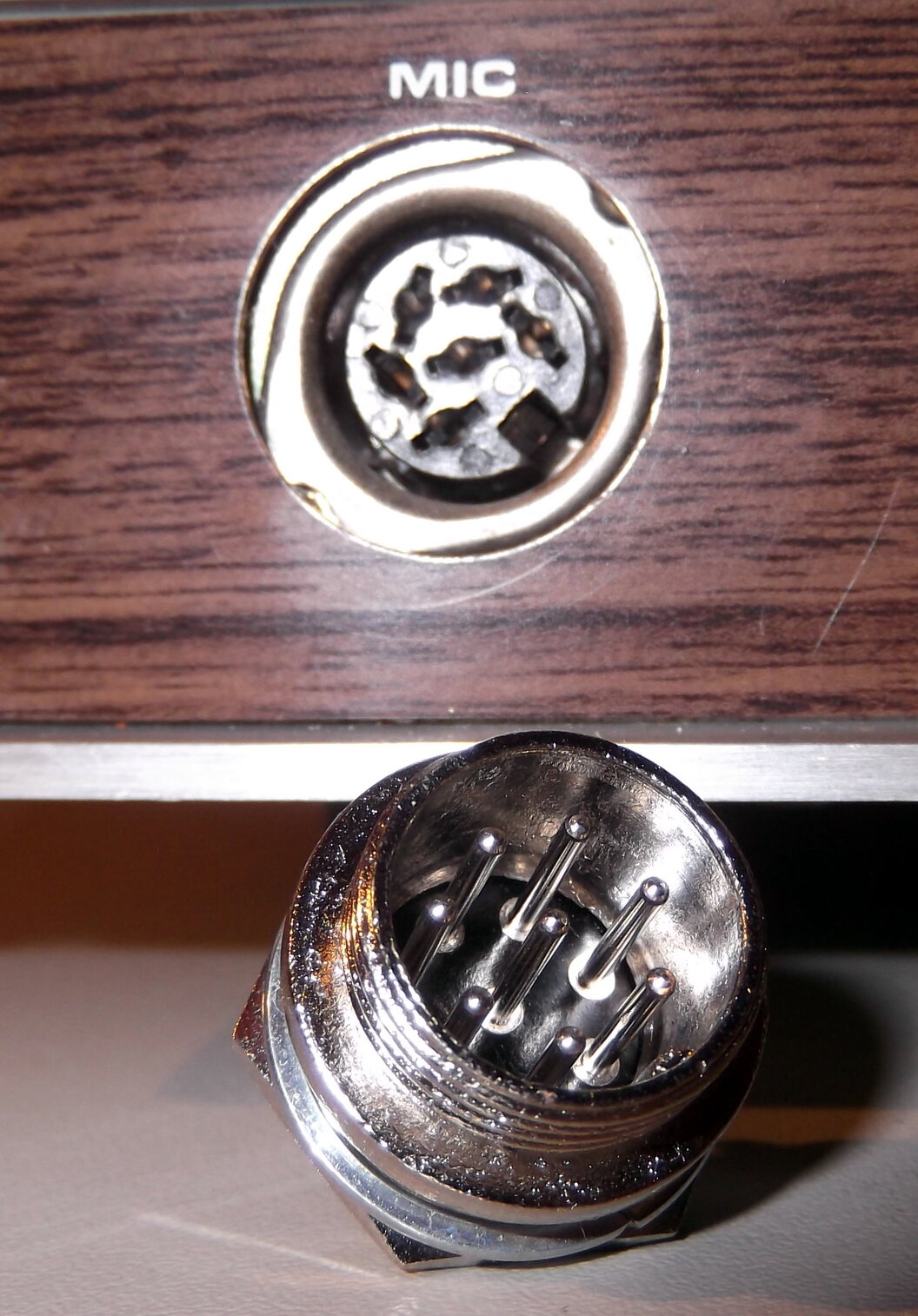

Den Einbau der neuen Mikrofonbuchse lies ich von einem Fachunternehmen durchführen, da ich diese feinen Lötarbeiten nicht mehr so durchführen kann. Zudem wurde das Gerät dann auch neu abgeglichen. Die Beschaltung der Buchse wurde wunschgemäß auf KENWOOD ausgelegt, so dass z.B. ein KENWOOD MC60 mit den UP/DOWN-Tasten daran betrieben werden kann.

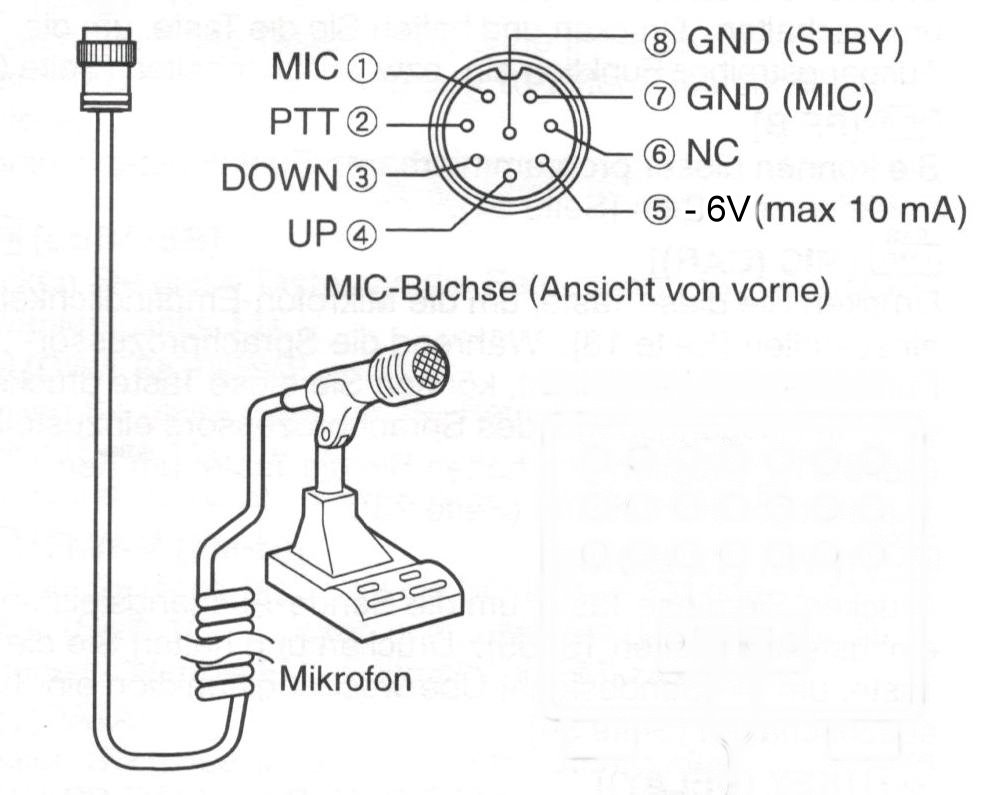

Neue Mikrofonbelegung.
Über die MADER, als nicht modifiziertes Gerät, gibt es im WEB nur sehr spärliche Informationen. Ich habe Pläne aus eigenem Bestand gescannt - klicke hier.
Bericht abgeschlossen
