Dokumentation über die Anfertigung eines 12Volt Anschlusssteckers für das Amateurfunkgerät ATLAS 210X
Der ATLAS 210X hat einen "spannenden" 12 Volt Anschluss. Dieser rührt daher, da dass Gerät in die Mobil- oder Stationsconsole eingeschoben werden kann und dann über feste 12 Volt Punkte die notwendige Spannung erhält.
Hat man weder die eine oder die andere Steckmöglichkeit, sondern möchte den TRX einfach mal an 12 Volt betreiben, muss man sich etwas basteln. Die meisten 12Volt Kabel sind so gewollt und doch nicht gekonnt.
Ich bin bei meiner Internetrecherche über ATLAS-Geräte auf die Arbeit eines OM´s gestoßen, der sich intensiver damit beschäftigt hat, eine vernünftige und saubere Anschlußmöglichkeit herzustellen. Als Gehäuse verwendete er Gehäuseschalen für einen 25pol SUB D-Stecker.
Wir kennen diese Stecker aus den frühen Zeiten der Computertechnologie.
Ich bestellte mir 12Volt Einbaubuchsen, Einbaubananenstecker und dementsprechende Gehäuseschalen.

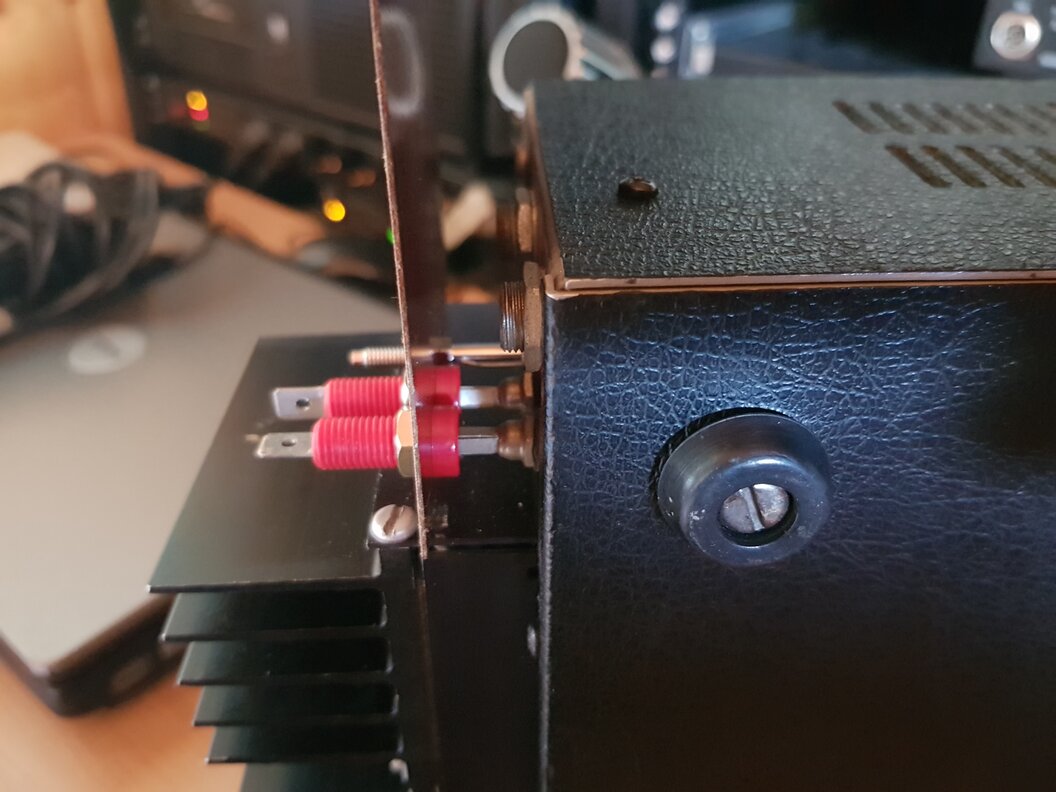

Zuerst musste ich die Abstände der einzelnen Anschlüsse ermitteln. Als Befestigungsplatte für die Buchsen und den Stecker fand ich im Bastelfundus, eine Pertinax-Platte, die sich gut verarbeiten lies.
Nachdem ich diese genau ermittelt hatte, machte ich die Platte zu einem Streifen passend, damit dieser Streifen von den Gehäuseschalen aufgenommen werden kann.

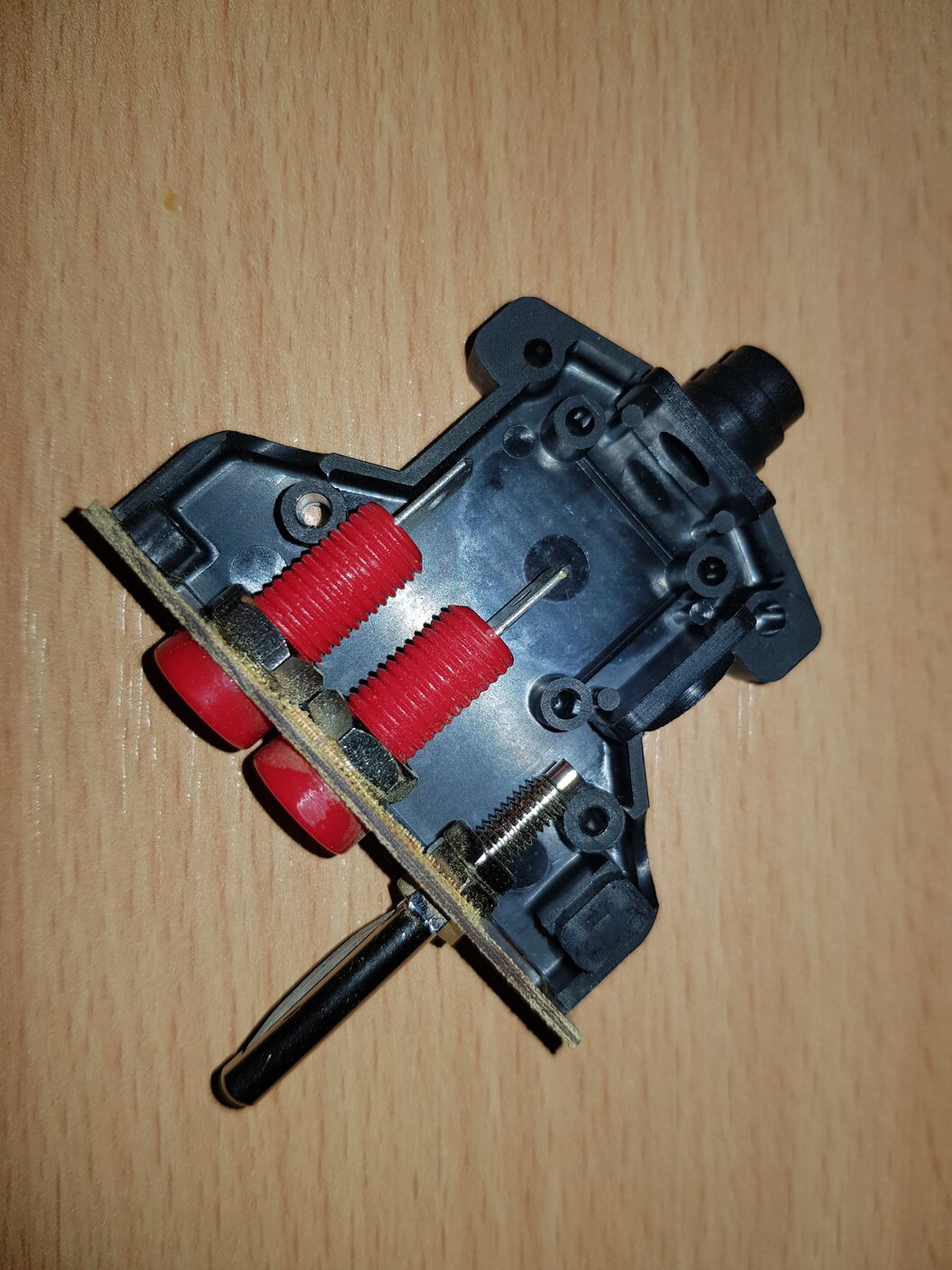

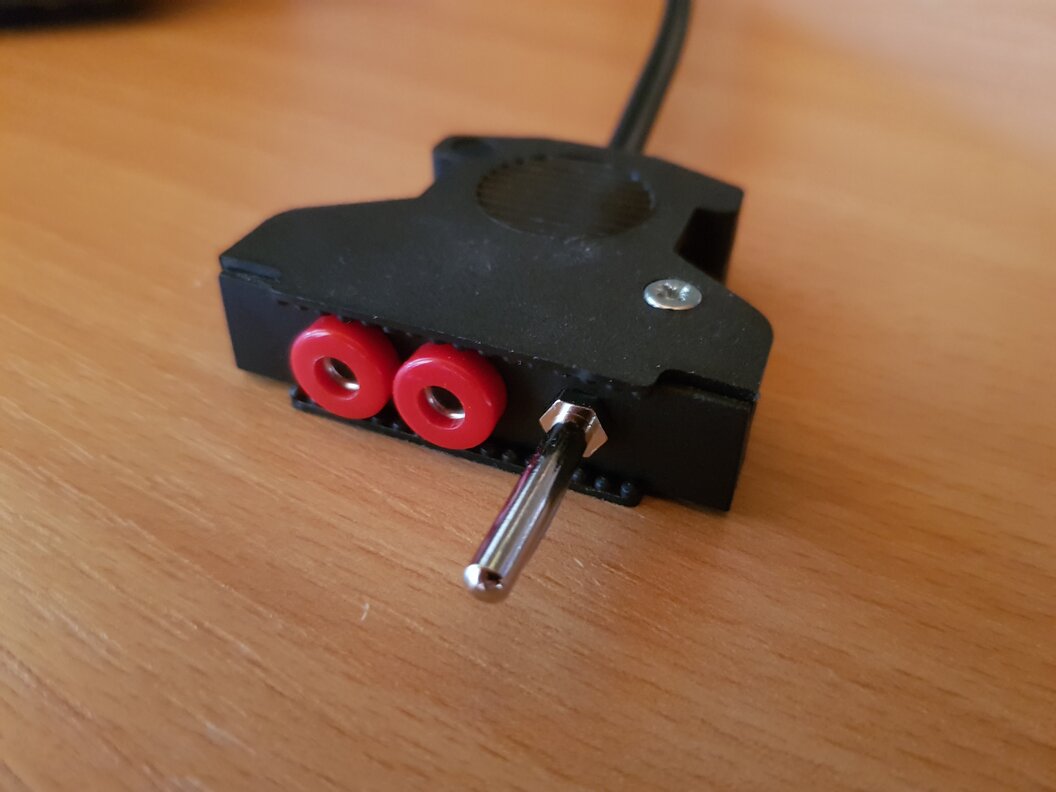

Die Platte mit den Anschlüssen verklebte ich zusätzlich noch innen mit Heißkleber um ein verrutschen zu vermeiden. Dies geschah aber erst dann, als ich die Platte nochmals sauber mit 1200er Schleifpapier angeschliffen und anschließend mattschwarz lackiert hatte.

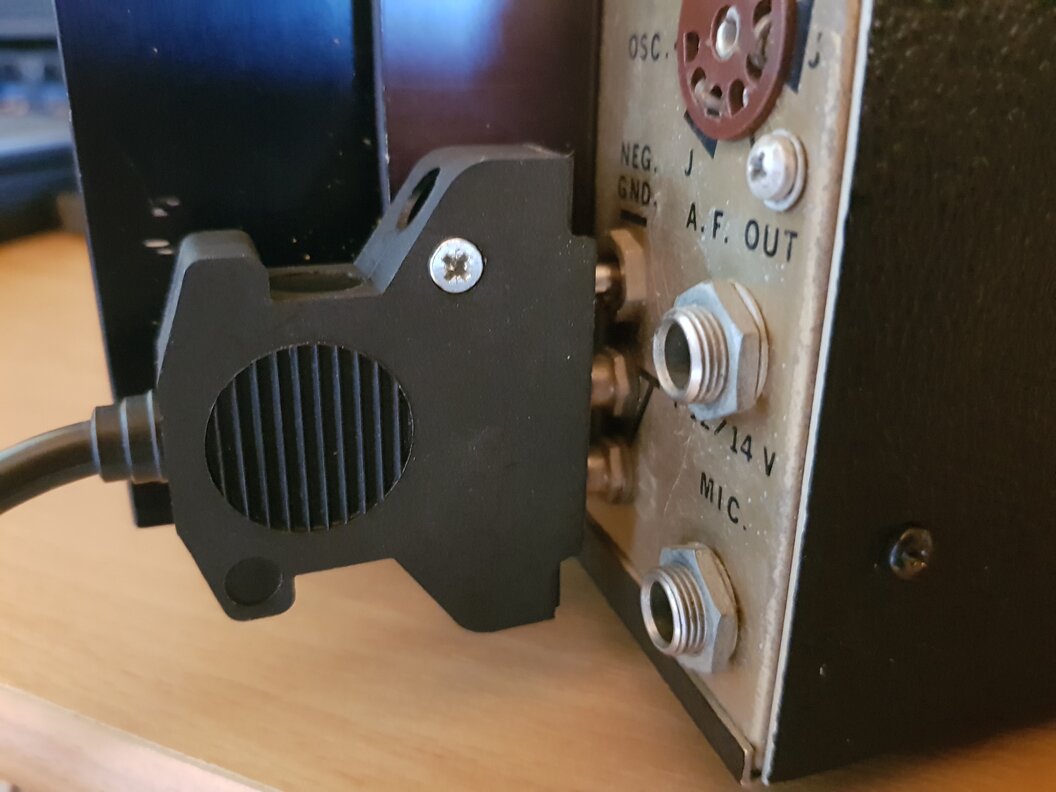

Nachfolgend nun der direkte Anschluss an einen ATLAS 210X mit der neuen und sicheren Stromversorgung.
Da ich mehrere Geräte dieses Typs mein Eigen nenne, werde ich noch weitere Anschlussskabel herstellen. Auch wenn das eine saubere Sache ist, so ist dafür kein kommerzielles Interesse vorhanden, denn der Aufwand ist doch größer. Reiner Materialwert ca. 10.- EURO mit Anschlusskabel. Wenn ich allerdings meine Arbeitszeit noch zu Grunde legen würde, dann wären wir bei gut 30.- EURO pro Kabel. Dafür ist kein Markt da. Deshalb bekommen meine Geräte saubere Anschlusskabel und dann ist es aber auch gut so.
Ende des Berichts Mai 2026
