Dokumentation zum Empfänger AOR AR 5000A
Der AR 5000A wurde in einer Verkaufsplattform angeboten. Der Empfänger ist aus dem Hause BOGER Funk in Aulendorf und kommt ursprünglich aus Japan. Die Fa. BOGER Funk ist in Europa der führende Anbieter dieser Marke und zeichnet sich insbesondere dadurch aus, dass die AOR Geräte dort noch verfeinert bzw. auch modifiziert werden.
Das Modell das ich habe, ist ein AOR AR5000A PLUS DX der neben seiner Grundausstattung noch folgendes optionales Zubehör beinhaltet:
- AOR CT5000 - CTCSS Unit zum Empfang von Subton-Frequenzen
- 550Hz Collins CW-Filter

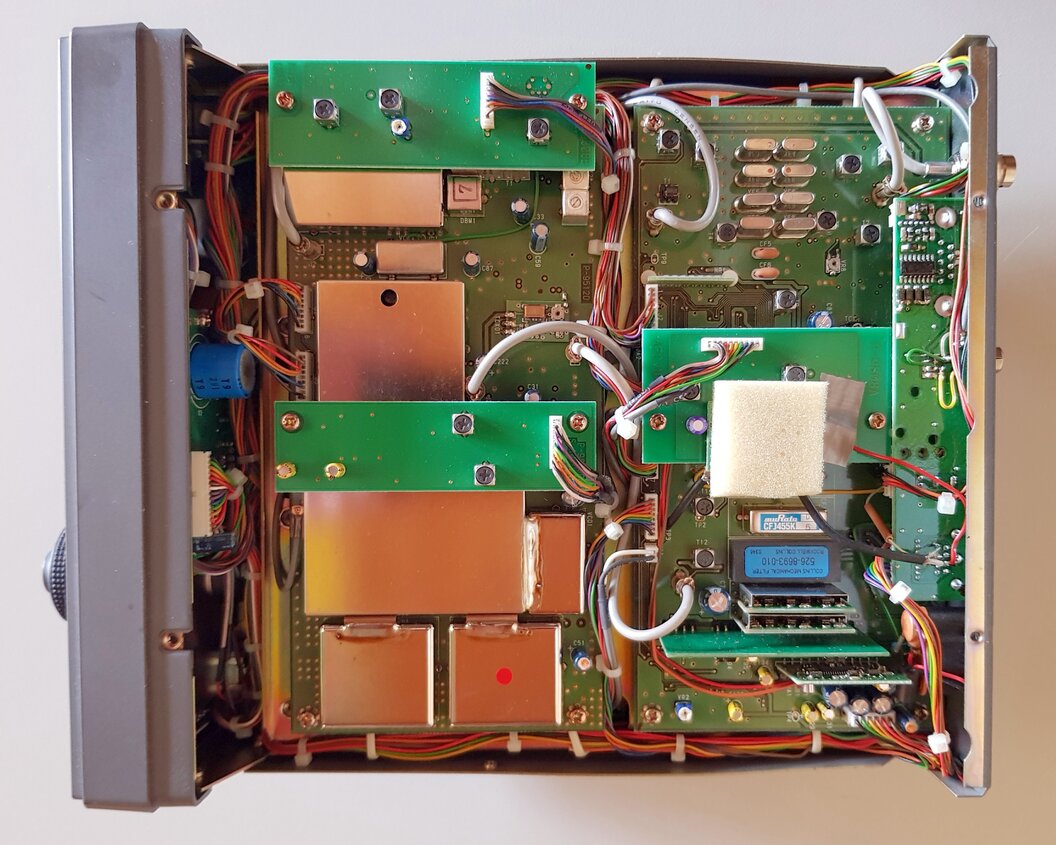

Bild Innenansicht

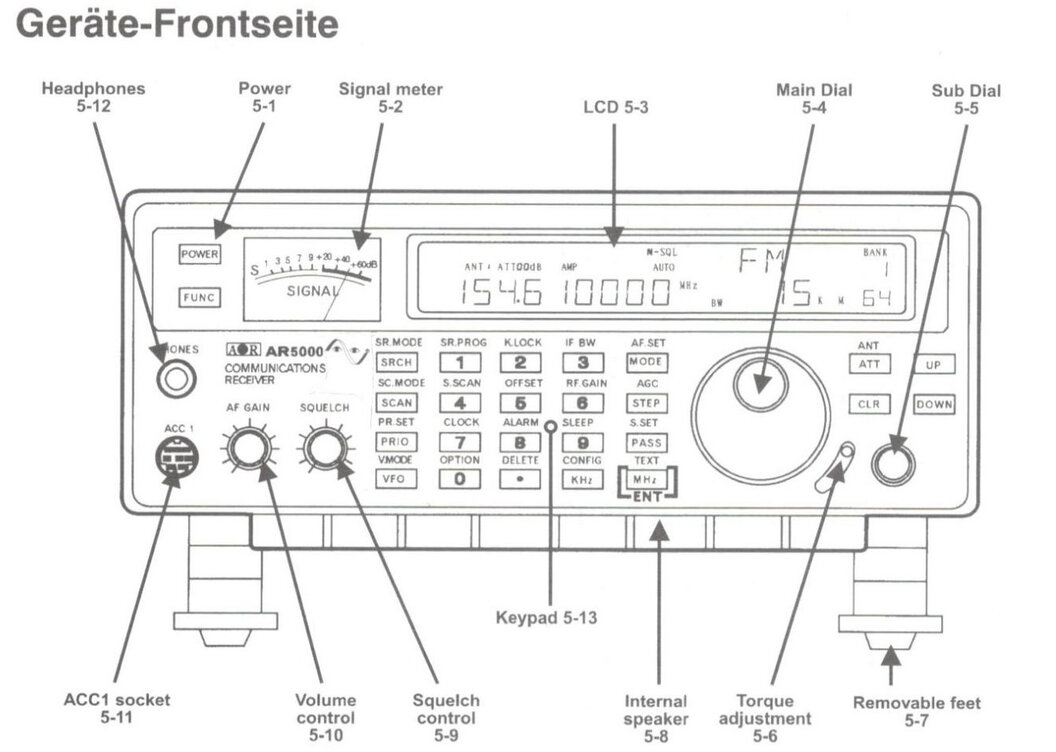

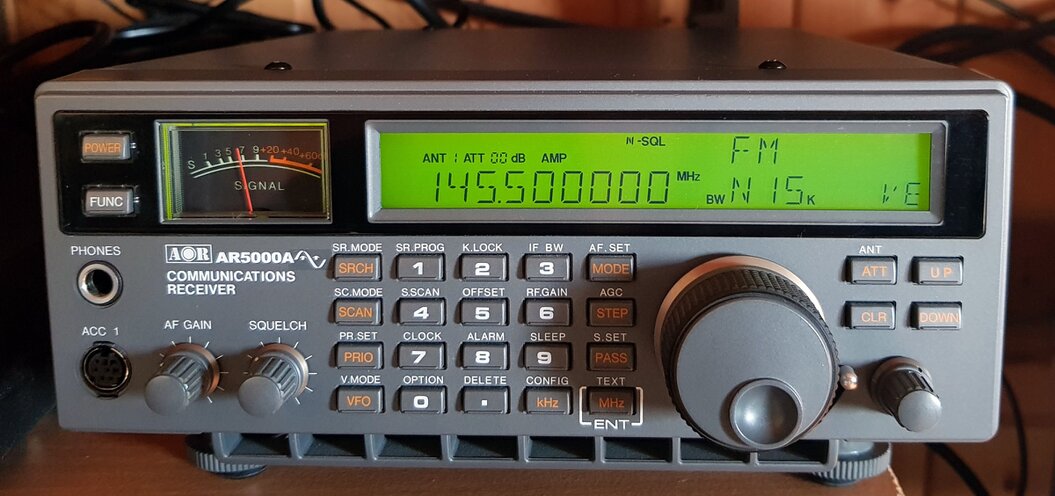

Außenansicht Grafik - Quelle Bedienungshandbuch Deutsch von BOGER Funk.
Wer sich mit diesem sehr guten Empfänger beschäftigt und das WEB nach Informationen absucht, wird bei seiner Suche auch auf Meinungen zu diesem Spitzenempfänger stoßen. Darunter war auch die Bedienerfreundlichkeit, die nicht bei allen Anwendern als positiv beschrieben wird.
Ich kann das so nicht bestätigen.
Gut, die Bedienungsanleitung ist nicht auf wenige DIN A4/A5 Seiten zusammen gefasst, sondern das Deutsche Handbuch umfasst 150 DIN A5 Seiten. Ich kann als Anwender auch nicht erwarten, wenn ich einen so umfassenden Empfänger habe, dass dieser mit wenigen Klicks komplett bedient werden kann.
Gut, die Bedienungsanleitung ist nicht auf wenige DIN A4/A5 Seiten zusammen gefasst, sondern das Deutsche Handbuch umfasst 150 DIN A5 Seiten. Ich kann als Anwender auch nicht erwarten, wenn ich einen so umfassenden Empfänger habe, dass dieser mit wenigen Klicks komplett bedient werden kann.
Sicherlich ist es hilfreich wenn man eine Kurzübersicht anlegt, damit man die wichtigen Punkte griffbereit hat. Ich fertige nachfolgend eine solche Liste an, die gerne zum weiteren Gebrauch verwendet werden kann. Der Betrieb bzw. die Anwendung dieser Aufstellung erfolgt in Eigenverantwortung. Alle Angaben sind ohne Gewähr.
Das Zeichen > bedeutet in der Aufstellung nicht “größer als” sondern soll vermitteln, dass die nächste Taste gedrückt werden soll. Beispiel “FUNC > 3” Bedeutet, zuerst Taste “FUNC” drücken und danach die Taste “3”.
Anwendung | Taste(n) | Vorgang |
Antennenanschluss wählen | FUNC > ATT | Den SUB DIAL Drehknopf drehen und mit ENT bestätigen |
Modulationsart wählen | MODE | Den SUB DIAL Drehknopf drehen und mit ENT bestätigen |
ZF-Bandbreite | FUNC > 3 | Den SUB DIAL Drehknopf drehen und mit ENT bestätigen |
Audio Tiefpassfilter | FUNC > MODE | Den SUB DIAL Drehknopf drehen und mit ENT bestätigen |
SAERCH Mode | VFO | Suchfunktion innerhalb eines Frequenzbereiches. Solange die VFO Taste drücken bis im Display VA erscheint. Danach die Frequenz eingeben und mit ENT bestätigen. Dann VFO solange drücken bis VB erscheint. Zweite Frequenz eingeben. Taste VFO länger als eine Sekunde gedrückt halten und der Suchlauf beginnt zwischen den beiden eingegebenen Frequenzen. Squelch Regler muss geschlossen sein sonst startet der Suchlauf nicht. |
SEARCH Mode Pause | FUNC > SEARCH | Die Tasten UP oder DOWN solange drücken, bis PAUSE erscheint. Mit dem SUB DIAL Drehknopf drehen bis die gewünschte Pause (in Sekunden) eingestellt ist. Mit ENT bestätigen. |
DELAY | FUNC > VFO | Den SUB DIAL Drehknopf drehen und mit ENT bestätigen |
Die Liste wird nach und nach umfangreicher je nachdem wie ich Zeit habe.
- AOR AR 5000A = 10kHz - 2600MHz
- AOR AR 5000A DX = 10kHz - 2600MHz
- AOR AR 5000A +3 = 10kHz - 3000MHz
- AOR AR 5001D = 40kHz - 3100MHz
- AOR AR 5700D = 9kHz - 3700MHz
- AOR AR 6000 = 9kHz - 6000MHz
Folgende Downloads sind im WEB zu finden
- AOR AR 5000A Service Manual (Englisch)
- AOR AR 5000A Manual/Anleitung (Englisch)
Anfang Februar des Jahres 2024 konnte ich einen zweiten AOR AR 5000 A kaufen. Das Gerät ist nicht in den Händen von BOGERFUNK gewesen und neben der Gerätebezeichnung ist nicht das BOGERFUNK Logo.

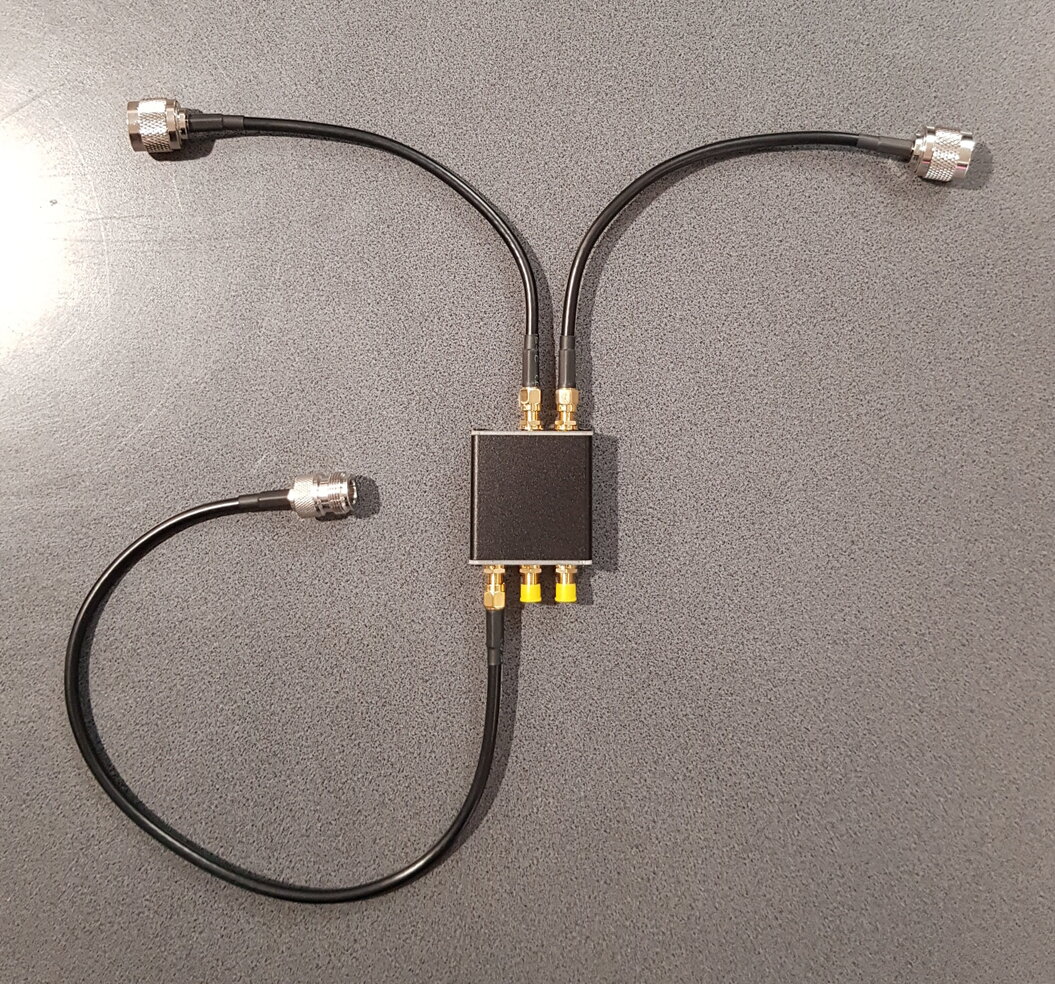

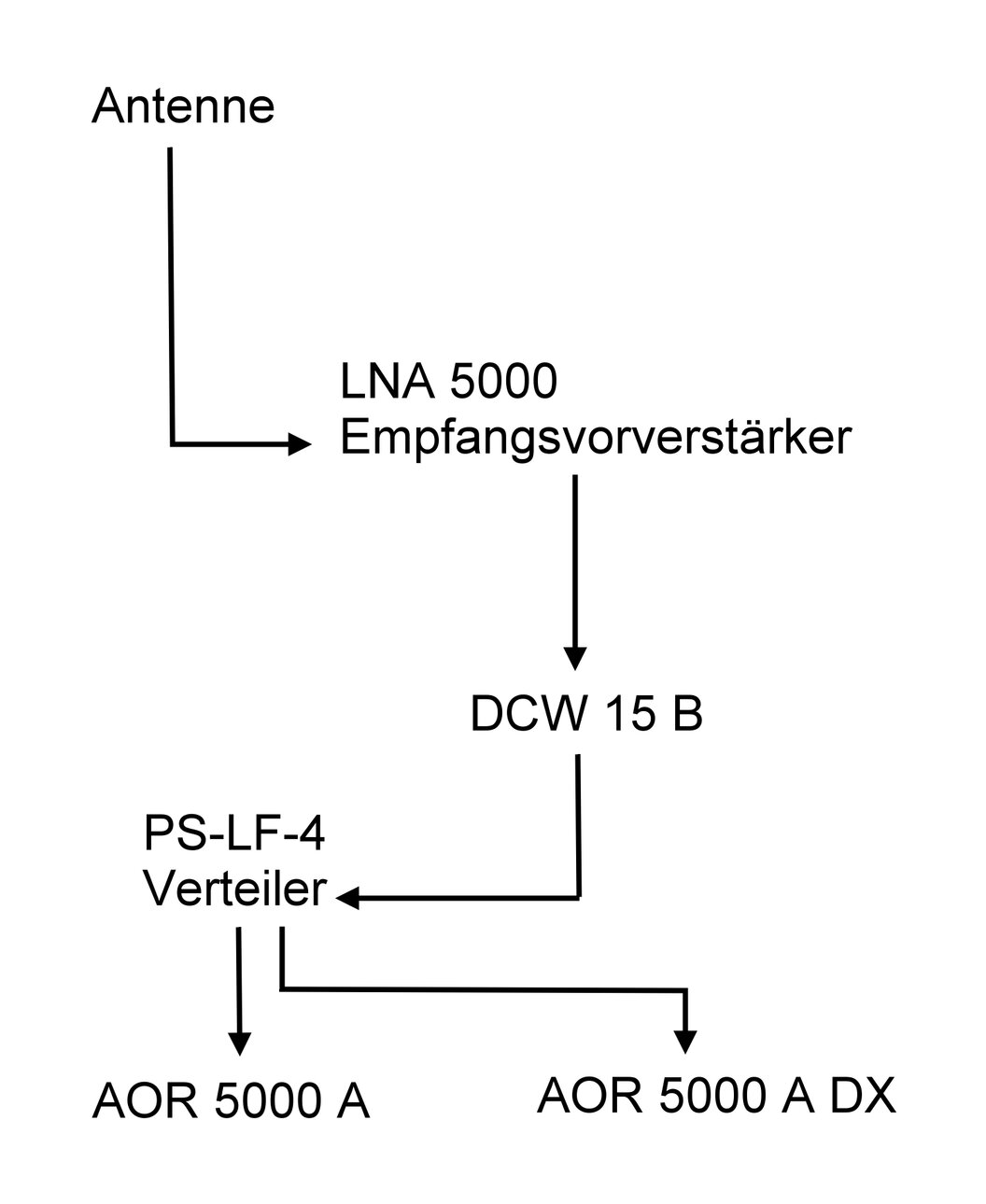

Beide Geräte sollen miteinander an einer Antenne betrieben werden. Meine Wahl fiel auf den PS-LF-4 Antennensplitter von BG7TBL. Ein sehr handliches Teil das etwas größer als eine Zündholzschachtel ist. Die Anschlüsse sind SMA. Im Fachhandel gibt es die dementsprechenden Kabel von SMA-Stecker auf N-Stecker für den Anschluss an den Receiver und ein Kabel mit N-Buchse für das Antennenkabel von der Antenne.
Beide Geräte sollen miteinander an einer Antenne betrieben werden. Meine Wahl fiel auf den PS-LF-4 Antennensplitter von BG7TBL. Ein sehr handliches Teil das etwas größer als eine Zündholzschachtel ist. Die Anschlüsse sind SMA. Im Fachhandel gibt es die dementsprechenden Kabel von SMA-Stecker auf N-Stecker für den Anschluss an den Receiver und ein Kabel mit N-Buchse für das Antennenkabel von der Antenne.

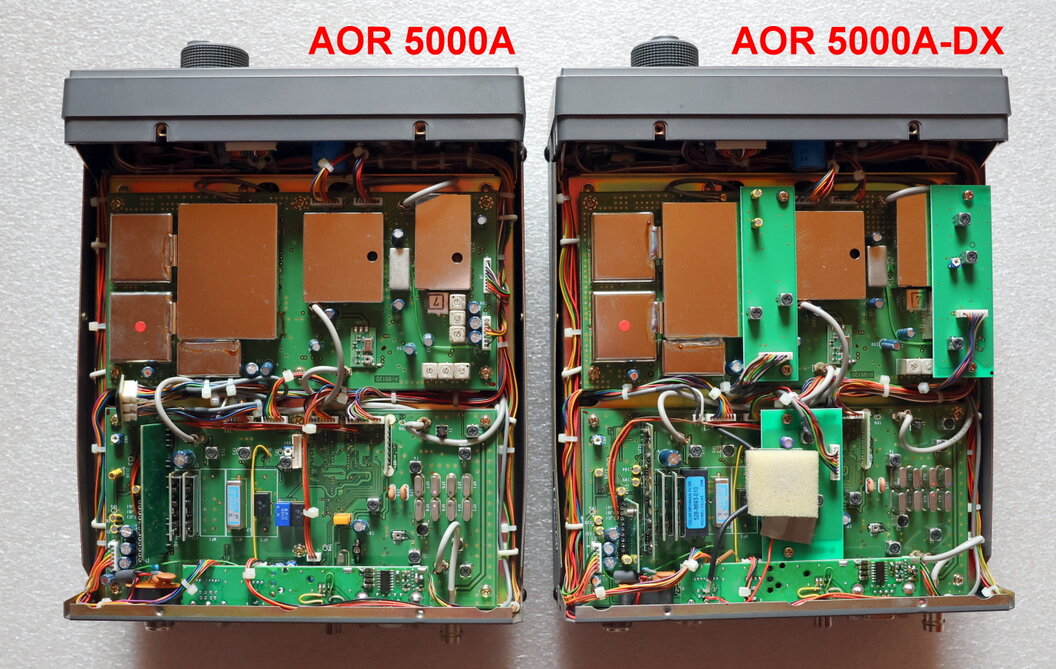

Die inneren Werte des Standardgerätes AOR 5000A zum AOR 5000A-DX
Am 05.04.2024 erhielt ich meinen dritten AOR 5000A. Wenn mir irgendwann, zu einem vernünftigen Preis, ein vierter über den Weg läuft, wird das meiner. Dann wären alle Anschlüsse des PS-LF-4 Verteilers belegt. Mit dem dritten Receiver gibt es auch keine Probleme. Er ist so wie die meisten Receiver sind, in der Grundausstattung.
Kleiner Tipp:
Wie kann man auf schnelle Art und Weise überprüfen, welche Bandbreiten das Gerät hat ohne es zu öffnen? Durch drücken der Tasten “FUNC” und dann “3” kann man erkennen welche Bandbreiten das Geräte hat. Standard ist 3,0kHz / 6,0kHz / 15,0kHz / 30,0kHz / 110,0kHz und 220,0kHz. Verstellbar mittels SUB-DIAL Regler. Sollten zusätzlich noch weitere Daten im Display erscheinen, wie 0,5kHz / 2,5kHz oder 5,5kHz, so wurden zusätzliche Filter verbaut.
Wie kann man auf schnelle Art und Weise überprüfen, welche Bandbreiten das Gerät hat ohne es zu öffnen? Durch drücken der Tasten “FUNC” und dann “3” kann man erkennen welche Bandbreiten das Geräte hat. Standard ist 3,0kHz / 6,0kHz / 15,0kHz / 30,0kHz / 110,0kHz und 220,0kHz. Verstellbar mittels SUB-DIAL Regler. Sollten zusätzlich noch weitere Daten im Display erscheinen, wie 0,5kHz / 2,5kHz oder 5,5kHz, so wurden zusätzliche Filter verbaut.

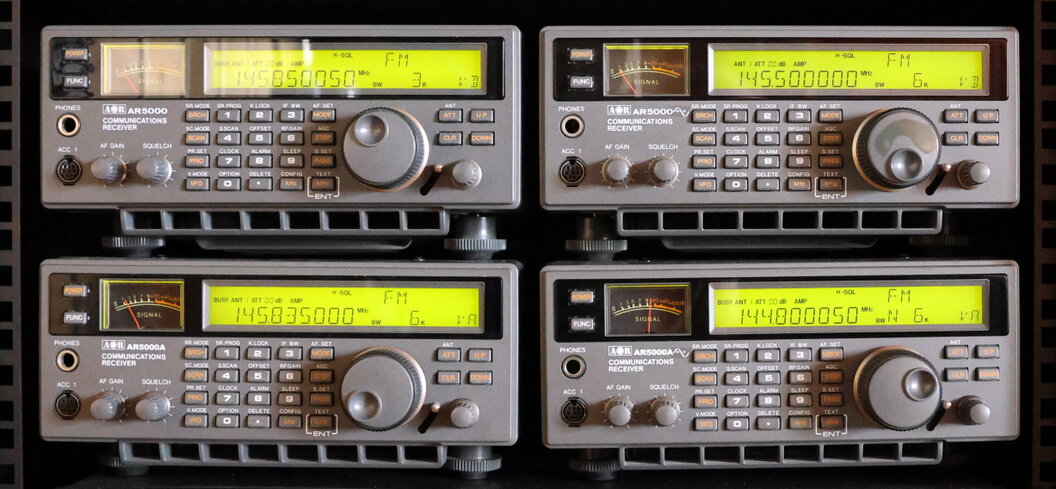

Aller guten Dinge sind vier. Jetzt ist der Platz im Rack ausgefüllt. Nun langt es aber auch. Im übrigen sind alle Anzeigen perfekt, es handelt sich bei der Aufnahme teilweise um Spiegelungen.
Neben dem Empfang der Amateurfunkfrequenzen und den Radiostationen ist ein anderer Frequenzbereich inzwischen fast in Vergessenheit geraten. Es handelt sich dabei um den Frequenzbereich in dem alte Militärsatelliten noch zu Gange sind. Diese werden vom Militär nicht mehr so genützt. Weitere Information z.B.:
Allgemeine Frequenzinformationen hier:
Besonders interessante Links sind wie folgt:
Alle Angaben wie immer ohne Gewähr.
Wie ich schon angedeutet hatte, sind die Frequenzen der alten Militärsatelliten ein interessantes Feld. Über die Frequenzen gibt es im WEB genügend Informationen. Eine besonders informative Homepage ist die Webseite von Maik Hermenau (wohnhaft in Dresden). Die Webseite ist schon älter und Maik konnte sie aus verschiedenen Gründen in den letzten Jahren nicht pflegen aber die Informationen sind sehr umfänglich und die Satelliten sind ja heute noch da. Hier der Link. Er hat auch eine Facebook-Seite.
Für die SAT-Kommunikation über Militärsatelliten benötigt man die richtige Antenne. Hier sind sogenannte Faltantennen stark verbreitet. Sie sind handlich gepackt, schnell aufzubauen und ausreichend stabil. Bekannt dafür ist unteranderem die Trivec Avant AV-2040-2 oder AV 2055-3 oder ähnliche. Das Unternehmen Trivec existiert allerdings nicht mehr. Die Antennen werden teilweise auf Verkaufsplattformen angeboten. Wer sich näher damit beschäftigt, sollte in Google "Folding Military Antenna" eingeben. Da finden sich dann weitere Anbieter von Antennen für den militärischen Bereich. Eine Adresse hierfür wäre auch Trival Antennas die in Slowenien ansässig sind. Slowenien gehört zur EU und hat den EURO. Vielleicht ist es wichtig für denjenigen, der solche Antennen erwerben möchte, dass diese aus der EU kommen. Nur mal so als Tipp.
Informativ wäre auch die Webseite von TACO, einem Unternehmen aus Ontario Canada. Natürlich besteht auch die Möglichkeit solche Antennen selbst herzustellen. Da ist das Bastlerherz gefragt. Es gibt im Netz genügen Seiten bei denen nach Eingabe der Frequenz automatisch alle erforderlichen Werte angezeigt werden. Stichwort "helical antenna calculator" oder ähnliche.
DD1US, Matthias Bopp, hat eine Dokumentation verfasst, die sich mit den beiden ACC-Anschlüssen beschäftigt - hier der Link. Die Buchsen sind 8-polige Mini-DIN-Buchsen. Die ACC1-Buchse auf der Vorderseite hat Audio-Ausgänge und ist geeignet zum Anschluss von Decodern oder an die MIC-In Buchse eines PC's/Laptop. Die ACC2-Buchse ist auf der Rückseite des Receivers hat z.B. verschiedene Spannungsausgänge und dient zur Steuerung von Antennen. Kleiner Tipp: Wenn ihr ein Kabel von 8pol-Mini-Din auf z.B. 3,5mm Klinkenstecker anfertigen wollt, so gibt es in der großen Online Plattform schon fast fertig konfektionierte Kabel mit offenem Ende. Leider nicht ganz günstig. Alternativ das Kabel selbst anfertigen. Da wird in der Dokumentation von DD1US die Marke BKL genannt. Der Stecker hat die Artikel-Nr. 0204022 und ist ein hochwertiger Metallstecker. Hier der Link. Es gibt sicherlich noch andere Anbieter hochwertiger Stecker. Ich habe mich lediglich auf die Dokumentation von DD1US bezogen.
Wetterempfang, genauer der Empfang von NOAA-Satelliten ist seit dem 19.August 2025 eingestellt worden. Die Trump-Administration hat massiv die Gelder auch für den Klimaschutz gekürzt, so dass der Satellitenbetrieb unter die Sparmaßnahme fiel. NOAA (National Oceanic and Atmospheric Administration) ist nicht vollständig eingestellt aber deutlich reduzierter tätig. Schade, denn der AOR5000 hätte auch hier mit seinen Leistungsdaten glänzen können. Im Zuge der Abschaltung hat übrigens die Firma WRAASE ganz unten auf ihrer Webseite mitgeteilt, dass sie den Geschäftsbetrieb eingestellt haben. WRAASE war auch bekannt für Empfänger zum Empfang von NOAA Satelliten.
Bericht wird fortgesetzt.
