Dokumentation zur Anfertigung eines Datenkabels für den Empfänger AOR AR 5000A
Der AR 5000A hat zwei runde 8-polige Datenbuchsen, die eine auf der Front- und die andere auf der Rückseite. Wichtig, die Belegungen der Pins sind unterschiedlich. Ich spreche hier nur von der Datenbuchse auf der Frontseite, der sogenannten ACC1-Buchse. Die Buchse auf der Rückseite, also der Seite wo es z.B. einen Antennenanschluss gibt, nennt der Hersteller ACC2-Buchse. In der nachfolgenden Erklärung geht es um die ACC-1 Buchse, also die Buchse die sich auf der Frontseite, wo sich z.B. die Frequenzanzeige ist, befindet.
Um reine Daten mitzulesen, sei es z.B. ACARS, FAX, SSTV, RTTY etc, benötigt man von dieser 8-poligen Buchse lediglich nur drei Pole. Die anderen 5 Pole sind für ein reines Empfangskabel unbelegt. Benötig dazu wird ein Stecker, wie in einem anderen Bericht von mir beschrieben, der auch vom Hersteller der AOR Receivers empfohlen wird. Es handelt sich dabei um den Stecker des Herstellers BKL. Der Stecker hat die Artikel-Nr. 0204022 und ist ein hochwertiger Metallstecker. Hier der Link.
Ich empfehle hier wirklich nicht zu sparen sondern sich etwas vernünftiges zuzulegen. Da lediglich drei Adern benötigt werden, tut man sich schwer ein annähernd dem Durchmesser des Steckerausgangs entsprechendes Kabel zu finden. Ich habe ein mehradriges Kabel verwendet und die nicht benötigten Adern abgeschnitten. Am Ende des Kabels habe ich die drei Adern, auch hier wurden die überflüssigen abgeschnitten, an einen Klinkenstecker 6,3mm angelötet. Warum 6,3mm? Das Kabel hatte einen gewissen Durchmesser, der dann wunderbar in die Öffnung des 6,3mm Klinkenstecker passte. Als Adapter von 6,3 auf 2,5mm Klinke verwendete ich einen handelsüblich aber qualitativ hochwertigen Adapter. Auch hier sollte man nicht sparen.

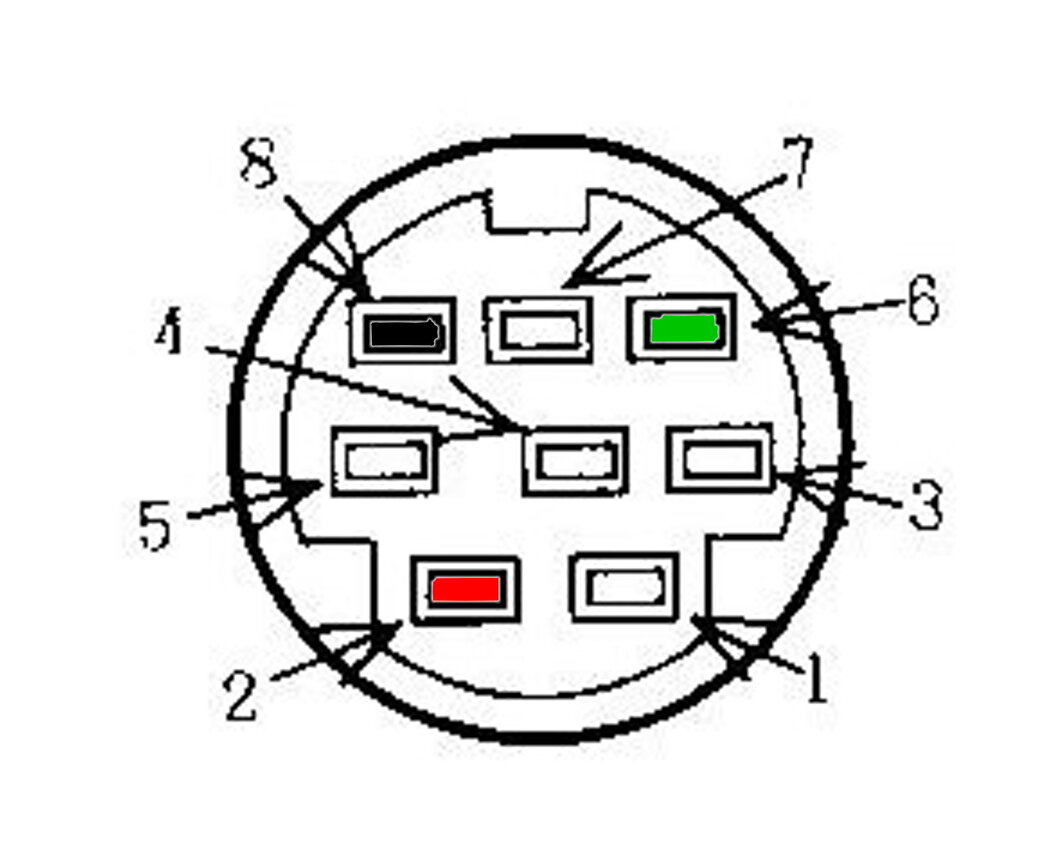

Nun welche Kontakte werden benötigt? Hierzu das Schaubild des Steckers, eingesteckt im AOR 5000 von der Lötseite her betrachtet.

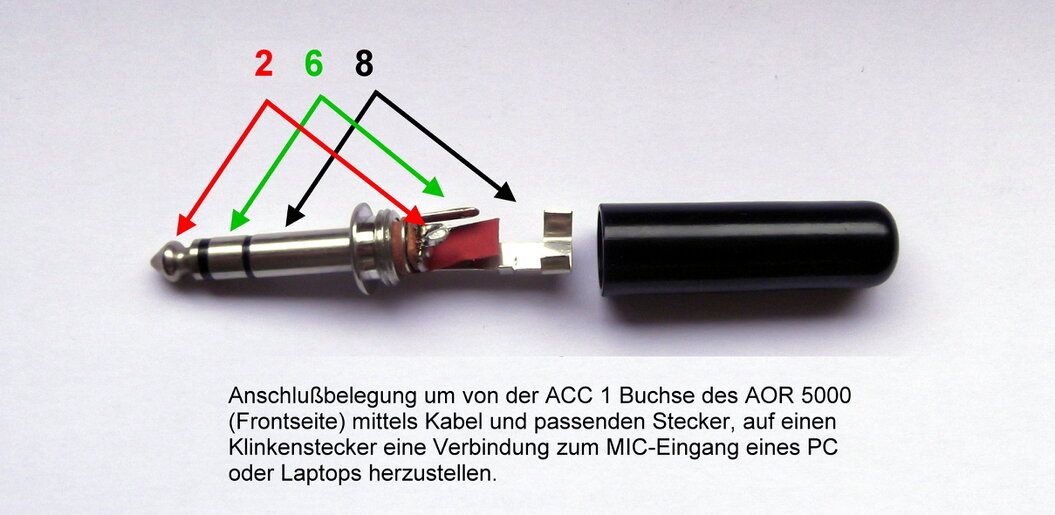

Benötigt werden die Pins 2,6 und 8. Ich habe die der Einfachheit auch farblich markiert. Wenn Ihr Euch ein Datenkabel von der ACC1-Buchse (Frontseite des Gerätes, nicht Rückseite) anfertigen wollt, um dies in den Mikrofoneingang eines PC´s oder eines Laptop zu stecken, habe ich ein dickeres Kabel verwendet und arbeite dann mit einer Klinkensteckerkupplung von 6,3mm auf 3,5mm. Das war für mich einfach zu löten. Zudem mag ich es gerne auch immer stabiler und nicht so filigran. Nachfolgend ein Bild eines Klinkensteckers der Euch zeigt, an welche Anschlüsse 2,6 und 8 angelötet werden sollen. Auch das wieder farblich unterstützt. Wichtig: Alle Angaben ohne Gewähr.

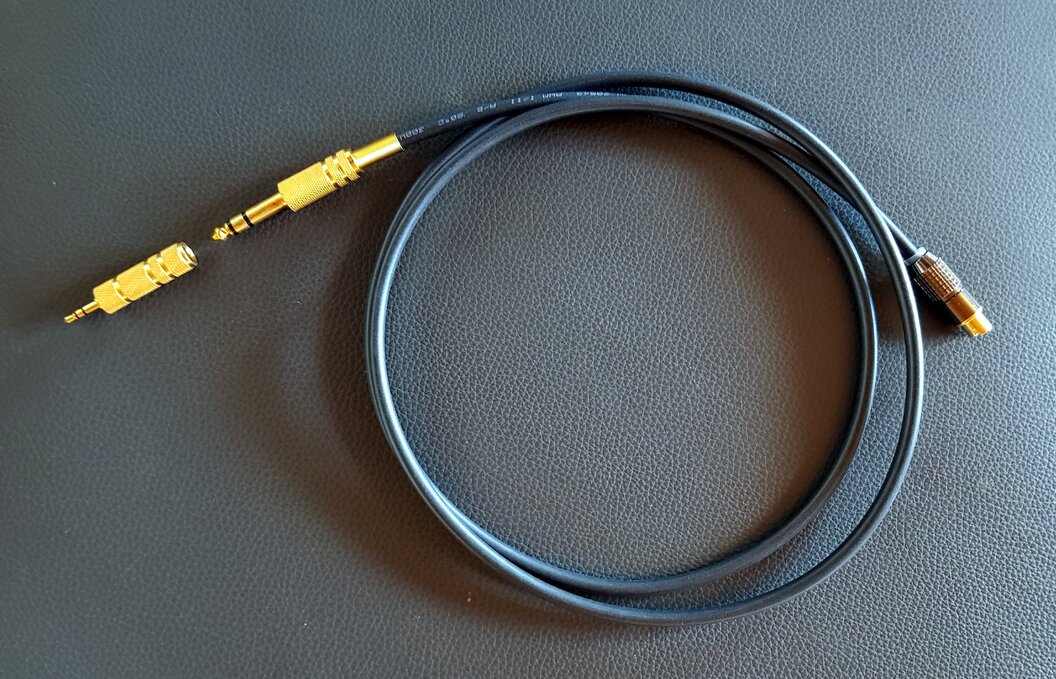

Nachfolgend das fertige Kabel mit dem Stecker von BKL und einem 6,3mm Klinkenstecker mit Adapter auf 3,5mm.
Bild folgt.
Bericht wird fortgesetzt.
