Dokumentation zum CB-Funkgerät CRT SAMURAI
Die Fa. CRT ist ein französisches Unternehmen, das sich durch Exportfunkgeräte einen Namen gemacht hat. Das Unternehmen existiert heute noch und ist in Suerre (Frankreich) ansässig. Die SAMURAI gehört schon zu den etwas betagten CB-Funkgeräten die laut RIGPIX in den 80ziger Jahren produziert wurden. Unterlagen über das Gerät im WEB zu finden ist keine einfache Arbeit. Das Gerät wird gerne mit einer GALAXY Pluto DX-88HL, einer SOMMERKAMP TS-790DXCC oder einer RANGER SUPERSTAR SS-9000 verglichen.
Aufschluss darüber liefert nur das verbaute Board.

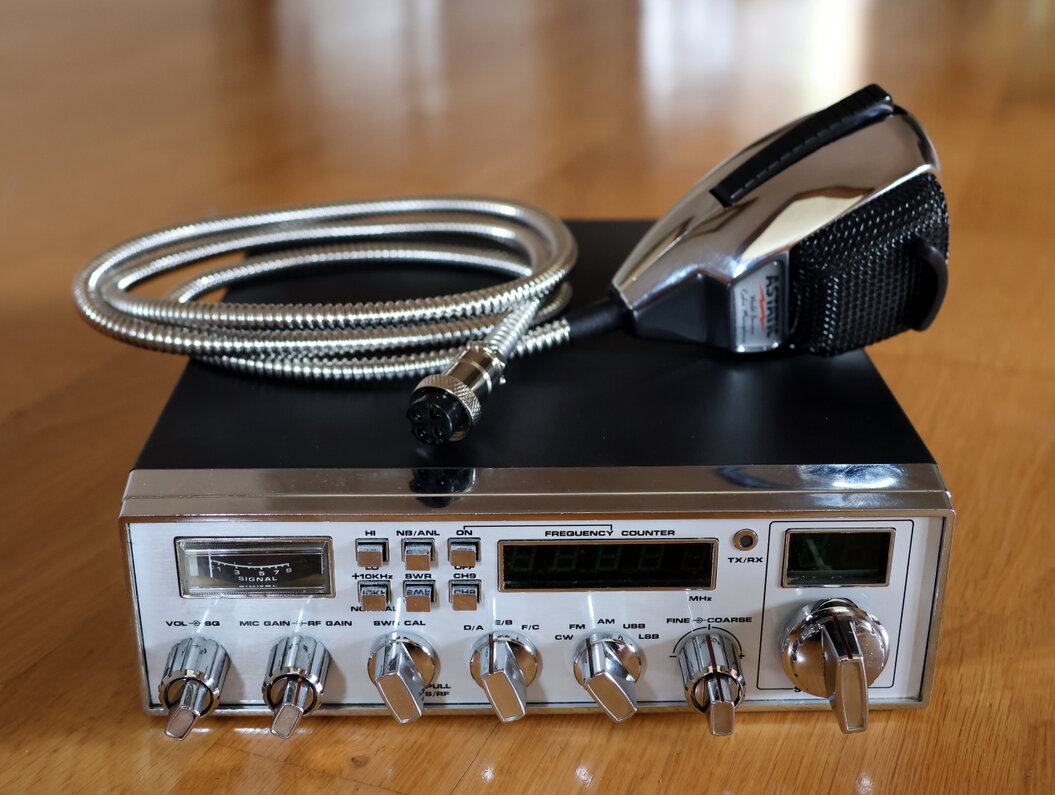

Die angebotene CRT SAMURAI sollte wohl auch schon einen Abgleich hinter sich haben und voll funktionsfähig sein. Ich ließ mich überraschen ob die Angaben stimmten, denn Papier ist geduldig. Geliefert wurde das Gerät mit einem eher unschönen DENSEI Mikrofon, dass seine besten Zeiten auch schon hinter sich hat. Das Funkgerät hat eine helle Frontblende und einen schönen Chromrahmen. Das Originalmikrofon war nicht im WEB zu finden und so entschied ich mich für ein Mikrofon aus neuester Produktion, allerdings mit viel Chrom. Es ist ein ASTATIC 636L CHROM und ich denke es passt zu diesem Funkgerät besser als das DENSEI Mike. Das DENSEI Mikrofon werde ich separat aufarbeiten und eventuell einen Bericht darüber schreiben.

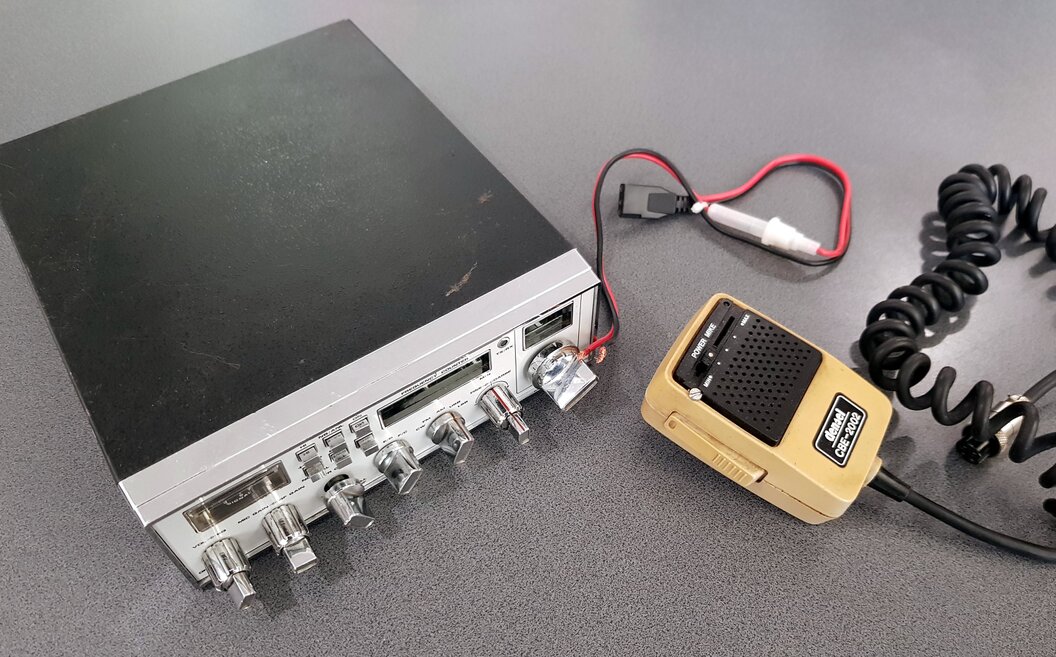

Hier nun das erste Bild zum Funkgerät wie ich es erhalten habe. Gleich vorab, das 12Volt kabel wird durch ein neues ersetzt und ob ich das verratzte Mikrofon noch einmal aufarbeiten werde, da müssen die Winter auf der Schwäbischen Alb schon sehr lange werden. Im Moment steht das nicht zur Debatte. Leider mal wieder ein Rauchergerät das erfordert mehr Arbeit.

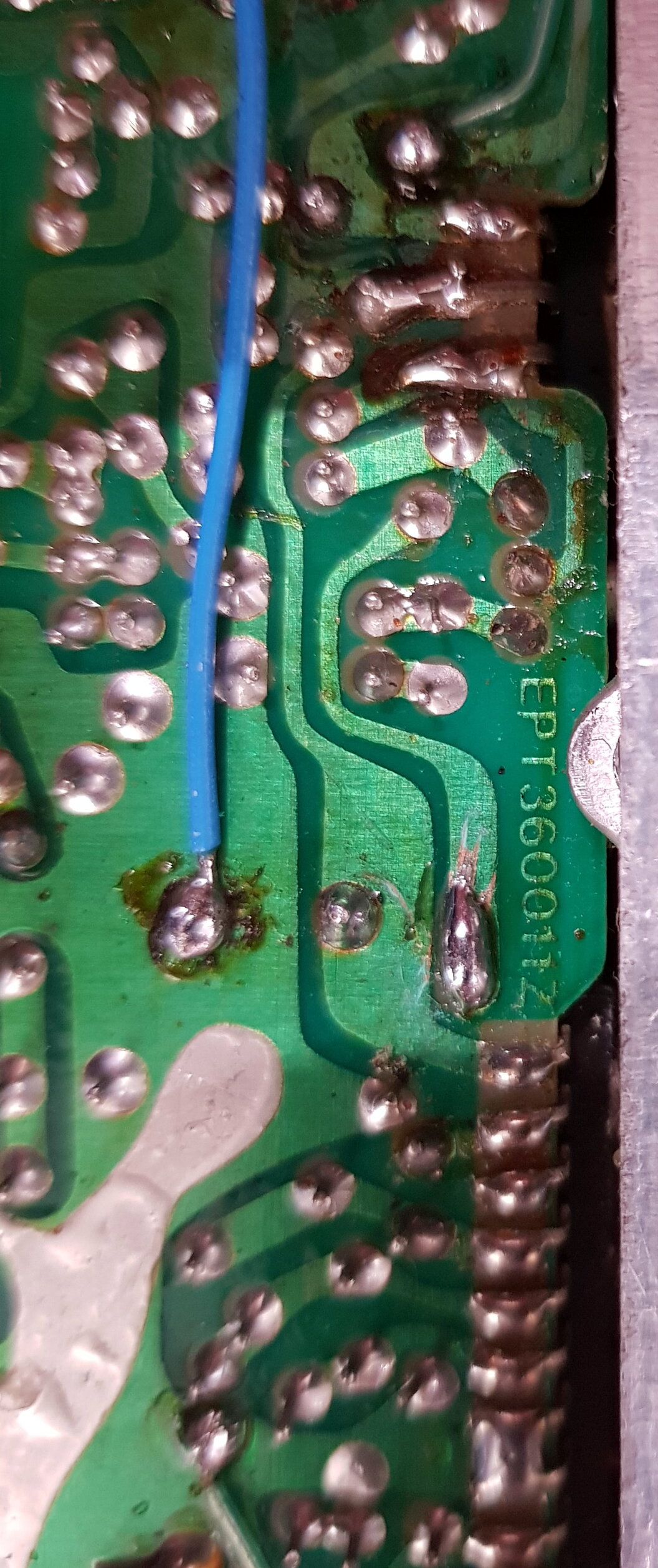

Schraubt man das Gerät auf so findet man ein EPT360011Z Board verbaut, das auch in anderen Geräten zu finden ist. Wichtig nicht XXXX112 sondern XXXX11Z. Bei manchen Boards sieht das "Z" wie eine "2" aus.
Der erste Test, das Gerät an 12Volt anschließen, scheiterte. Das Gerät blieb dunkel. Gleich nach der Sicherung im alten 12Volt Kabel geschaut, aha, war gar keine drin. Mir schwante böses. Im Ersatzteilfundus die passende gefunden, eingesetzt, eingeschalten und das Gerät lief. Ein paar Taster auf dem Tastenfeld bleiben hängen, ansonsten keine kratzenden Drehregler. Die zuschaltbare Frequenzanzeige funktionierte auch und so lies ich das Gerät als RX mehrere Stunden laufen um zu sehen, ob die Frequenzanzeige stabil bleibt. Sie blieb es.
Was gibt es nun zu tun. Die nachfolgende Aufzählung stellt nicht die genaue Reihenfolge dar.
1. Sämtliche Funktionen überprüfen
2. Alle Schalter, Regler und Taster überarbeiten
3. Gehäuse bearbeiten und neu lackieren.
4. Generelle Reinigung aller Bedienelemente
5. Eine Betriebsanleitung anfertigen
6. Modulations- und Leistungstest
Die Arbeit wird also in den nächsten Wochen nicht ausgehen.
Nummer 5. hat sich erledigt. Auf RIGPIX gibt es eine Anleitung zum Download in Englisch. Klicke hier
Bericht wird fortgesetzt - Stand Ende Mai 2026
