KENWOOD TS-790E RX und TX Frequenzerweiterung

Sollten Sie die nachfolgende Änderung an Ihrem TRX durchführen geschieht dies in Eigenverantwortung. Der Verfasser und/oder der Inhaber dieser Webseite können für eventuelle Schäden nicht haftbar gemacht werden. Alle Angaben ohne Gewähr. Überlegen Sie also gut, ob Sie die Änderungen vornehmen wollen.

  • Gerät ausschalten
  • Gerät von allen angeschlossenen Antennenkabeln und der Stromleitung trennen
  • Schrauben der Gehäuseoberseite entfernen und den Gehäusedeckel abnehmen

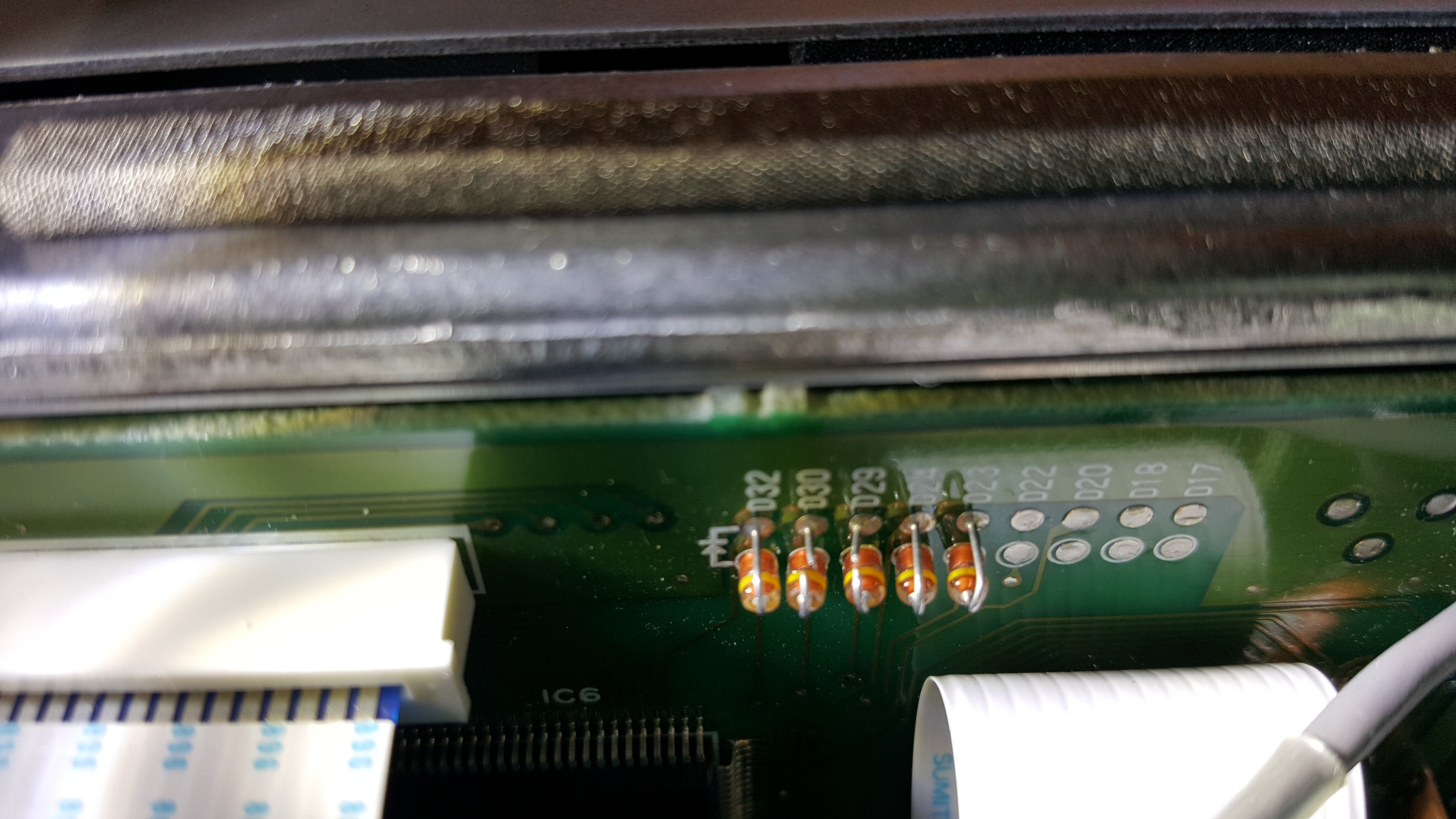

  • Hinter dem Display befinden sich auf der gegenüberliegenden Seite fünf Dioden
  • Die Dioden 29 und 30 durchtrennen
  • Gehäusedeckel aufsetzen und mit den Schrauben wieder befestigen
  • Alle entfernten Antennenkabel sowie die Stromleitung anschließen
  • Den Taster “A=B” gedrückt halten und den Power-Taster zum Einschalten drücken
  • Der KENWOOD TS-790E vollzieht einen Reset
  • Durch diesen Reset können alle gespeicherten Frequenzen und Einstellungen verloren gehen
  • Das Gerät ist nun in der Sende- und Empfangsfrequenz erweitert

Überprüfen Sie nun, in dem Sie den VFO-Knopf drehen, wie weit die Frequenz erweitert wurde. Alleine am Gehör werden Sie feststellen, dass der TRX irgendwann dumpfer wird und kurz danach Punkte auf der Frequenzanzeige zu sehen sind. Das braucht Sie nicht zu beunruhigen, da dann der TRX außerhalb seiner Möglichkeiten ist. Beim zurückdrehen werden Sie sehen, dass der TRX dann irgendwann wieder eine Frequenz anzeigt die er noch verarbeiten kann.

TS-790E Frequenzerweiterung
