Dokumentation zur Platine ECSS CMF-78 für den Empfänger JRC NRD-535 bzw. JRC NRD-535DG.

Der JRC NRD-535 wurde in der Regel ohne optionale Zubehörplatinen ausgeliefert. Der Teilemarkt bietet immer mal wieder den Ankauf der fehlenden Platinen an. Geduld ist gefragt und natürlich auch das Quäntchen Glück.

Nachfolgend wird die Platine CMF-78 beschrieben.

Vorgehensweise für den Einbau. Alle Angaben ohne Gewähr. Der Einbau erfolgt in Eigenverantwortung. Weder der Autor, noch der Betreiber der Webseite und auch nicht der Serverplatzanbieter kann für diese Geräteveränderung haftbar gemacht werden.

• Gerät von der Stromversorgung trennen - absolut wichtig
• Obere Gehäuseschale (Gehäusedeckel) entfernen
• Die einzelnen Steckplätze der Platinen sind zu sehen
• In den für diese Platine vorgesehenen Steckplatz die CMF-78 einstecken
• Gehäusedeckel wieder anschrauben. Den Anschluss des Lautsprecherkabels nicht vergessen
• Der Einbau wurde vollzogen und die Funktion ECSS am Receiver kann nun verwendet werden

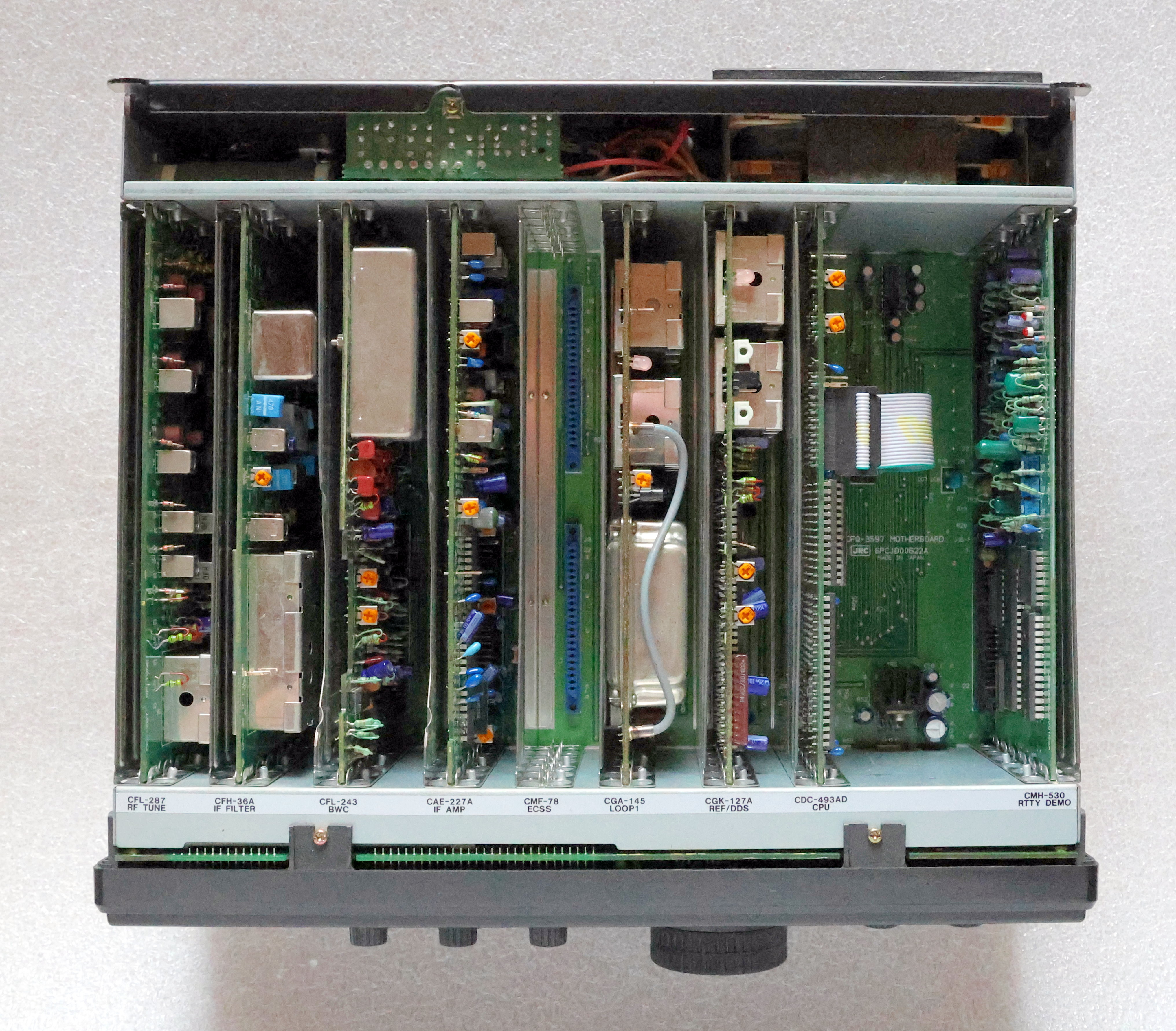

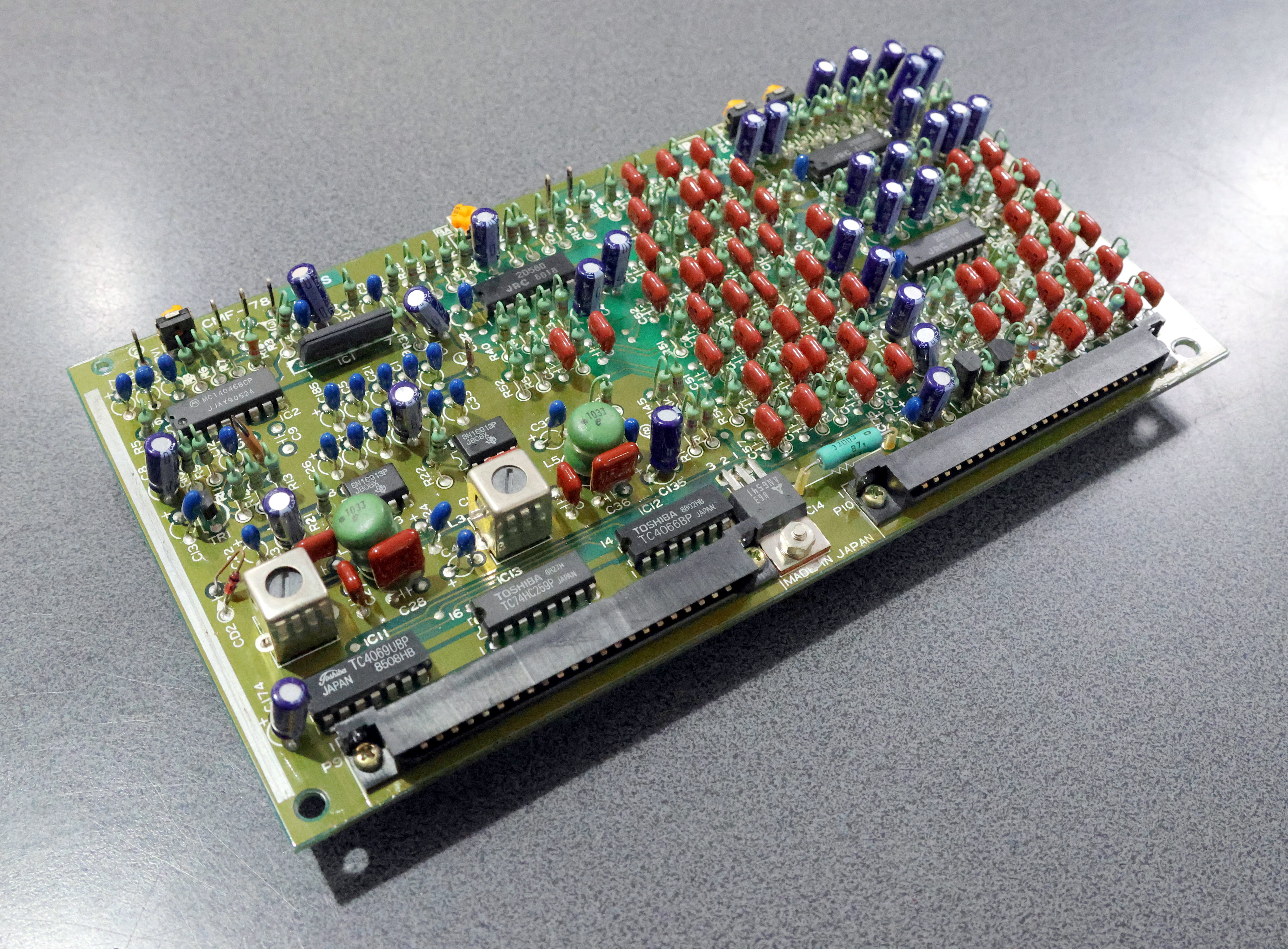

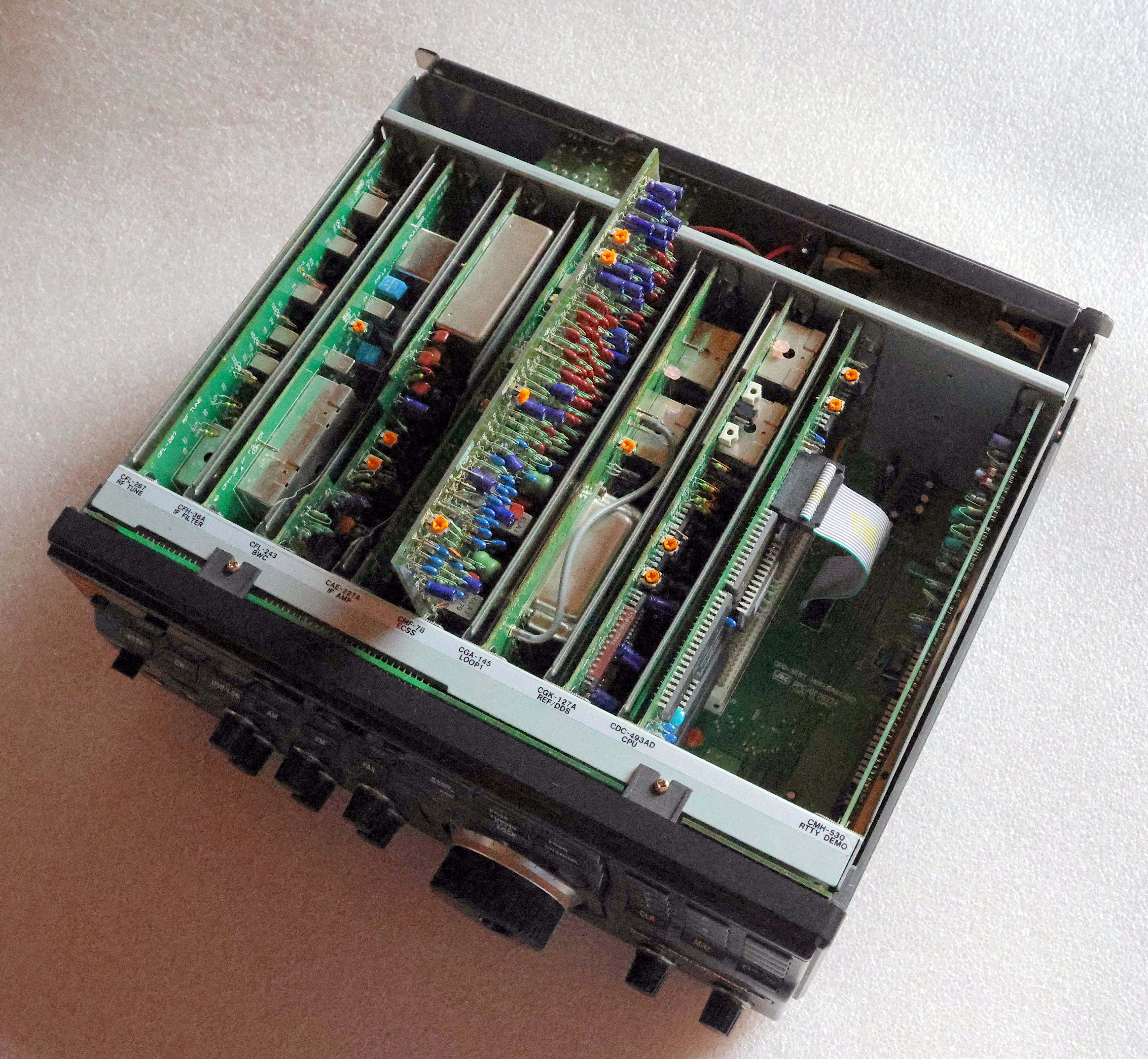

Nachfolgend Bilder ohne und mit der Einsteckplatine CMF-78 für die Funktion ECSS.

Juli 2024 - Bericht beendet
