Dokumentation zur Platine BWC CFL-243 für den Empfänger JRC NRD-535 bzw. JRC NRD-535DG.

Der JRC NRD-535 wurde in der Regel ohne optionale Zubehörplatinen ausgeliefert. Der Teilemarkt bietet immer mal wieder den Ankauf der fehlenden Platinen an. Geduld ist gefragt und natürlich auch das Quäntchen Glück.

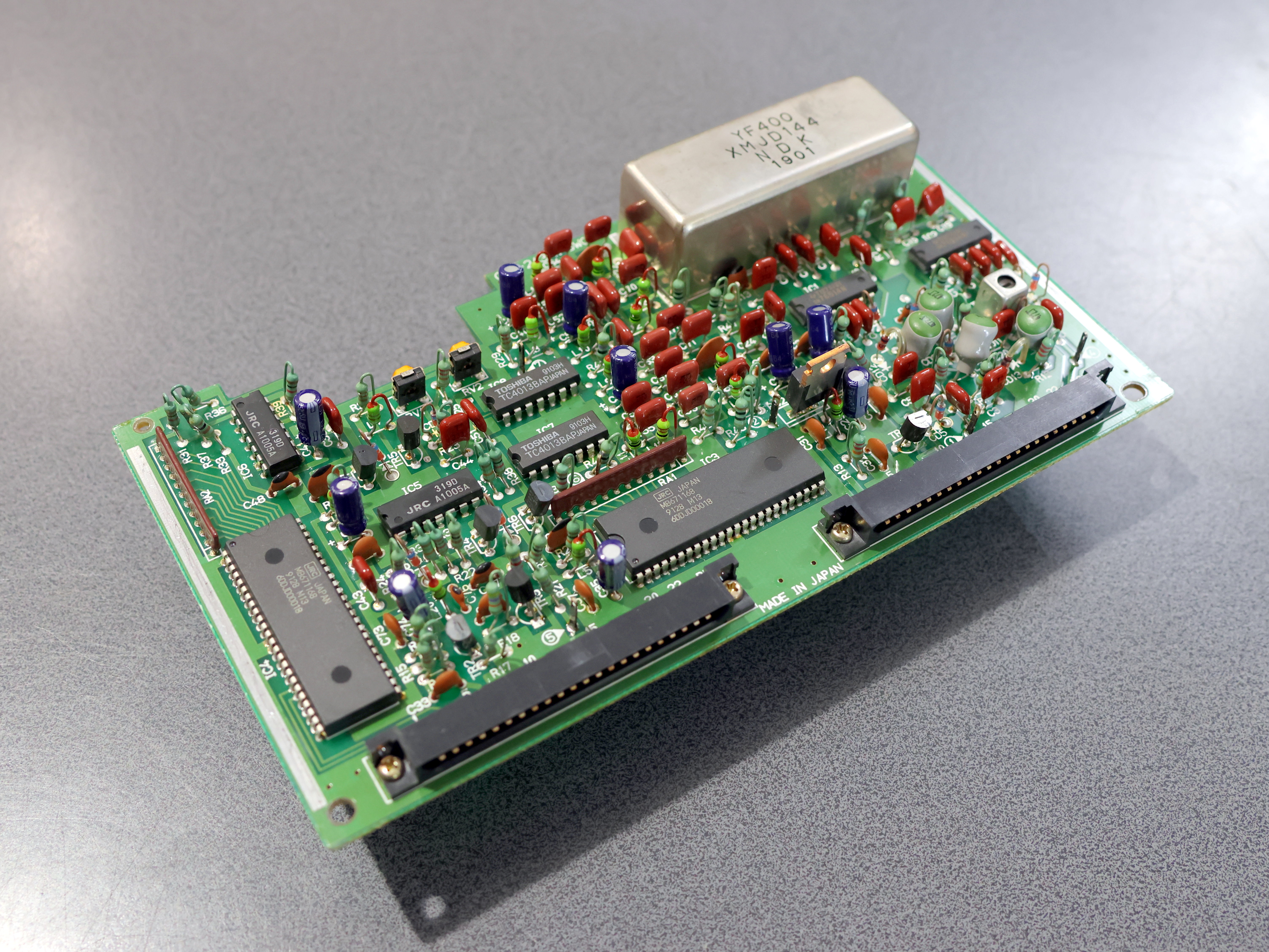

Nachfolgend wird die Platine CFL-243 beschrieben.

Aus der Betriebsanleitung: Mit BWC lässt sich das 2,4kHz Filter in seiner Bandbreite zwischen 2,4kHz und 500Hz stufenlos regeln. Die dafür notwendige Platine CFL-243 ist im NRD 535DG bereits eingebaut, während sie sich für die G-Versionen nachrüsten lässt. BWC arbeitet in den Betriebsarten RTTY, CW, SSB und FAX. Die größte Bandbreite (2,4kHz) ist eingestellt, wenn sich der Regler auf dem linken Anschlag befindet. Dreht man BWC nach rechts (Anzeige BWC), so wird die Bandbreite so weit reduziert, bis sie auf dem rechten Anschlag mit ca. 500Hz ihr Minimum erreicht.

Während man bei allen zwei nachrüstbaren Platinen (CMF-78 & CMH-530) diese nur in die vorhandenen Slots (Schlitze) einstecken muss, so muss bei der dritten und letzten optionalen Platine, der CFL-243, der Kurzschlussbügel JP1, auf der Unterseite des Motherboards (Mutterplatine) CFQ-3597, durchgetrennt werden. Erst dann darf die Platine in den dafür bestimmten Platz gesteckt werden.

Achtung wichtiger Hinweis: In der Deutschen Betriebsanleitung wird auf Seite 20 von der Mutterplatine (Motherboard) CFQ-3596 gesprochen. Hierbei handelt es sich wahrscheinlich um einen Druck- bzw. Übersetzungsfehler. Verbaut ist die CFQ-3597 und nicht die CFQ-3596. Auch in dem schlecht lesbaren Operation Manual wird von der Platine CFQ-3597 gesprochen.

Vorgehensweise für den Einbau. Alle Angaben ohne Gewähr. Der Einbau erfolgt in Eigenverantwortung. Weder der Autor, noch der Betreiber der Webseite und auch nicht der Serverplatzanbieter kann für diese Geräteveränderung haftbar gemacht werden.

• Gerät von der Stromversorgung trennen - absolut wichtig
• Beide Gehäuseschalen (Gehäusedeckel und Gehäuseboden) entfernen
• Der Kurzschlussbügel JP1 befindet sich auf der Unterseite der Platine, wenn der JRC-NRD535 umgedreht wird. Es handelt sich dabei nicht um ein Kabel oder einen Jumper sondern um eine Leiterbahn
• Diese Leiterbahn durchtrennen
• Danach den Gehäuseboden anschrauben und den Receiver wieder umdrehen
• Nun sind die einzelnen Steckplätze der Platinen wieder zu sehen
• In den für diese Platine vorgesehenen Steckplatz die CFL-243 einstecken
• Gehäusedeckel wieder anschrauben. Den Anschluss des Lautsprecherkabels nicht vergessen
• Der Einbau wurde vollzogen und die Funktion BWC am Receiver kann nun verwendet werden

Der Betrieb der BWC-Funktion ist wie folgt. Zuerst den Taster BAND WIDTH (25) drücken und mit den < DOWN / UP > Tasten auf INTER oder WIDE im Display stellen. Nach dem Drehen des BWC-Reglers (9) von links nach rechts erscheint im Display die Anzeige BWC und eine hörbare Veränderung des Empfangssignals tritt bei Betriebsarten RTTY, CW, SSB und FAX, nicht AM und FM, ein.

Mir  ist augefallen, dass beim nachgerüsteten JRC NRD-535 die Funktion bei INTER und WIDE funktioniert. Beim Zweitgerät, dem JRC NRD-535DG, geht diese Funktion nur wenn auf INTER gestellt wird.

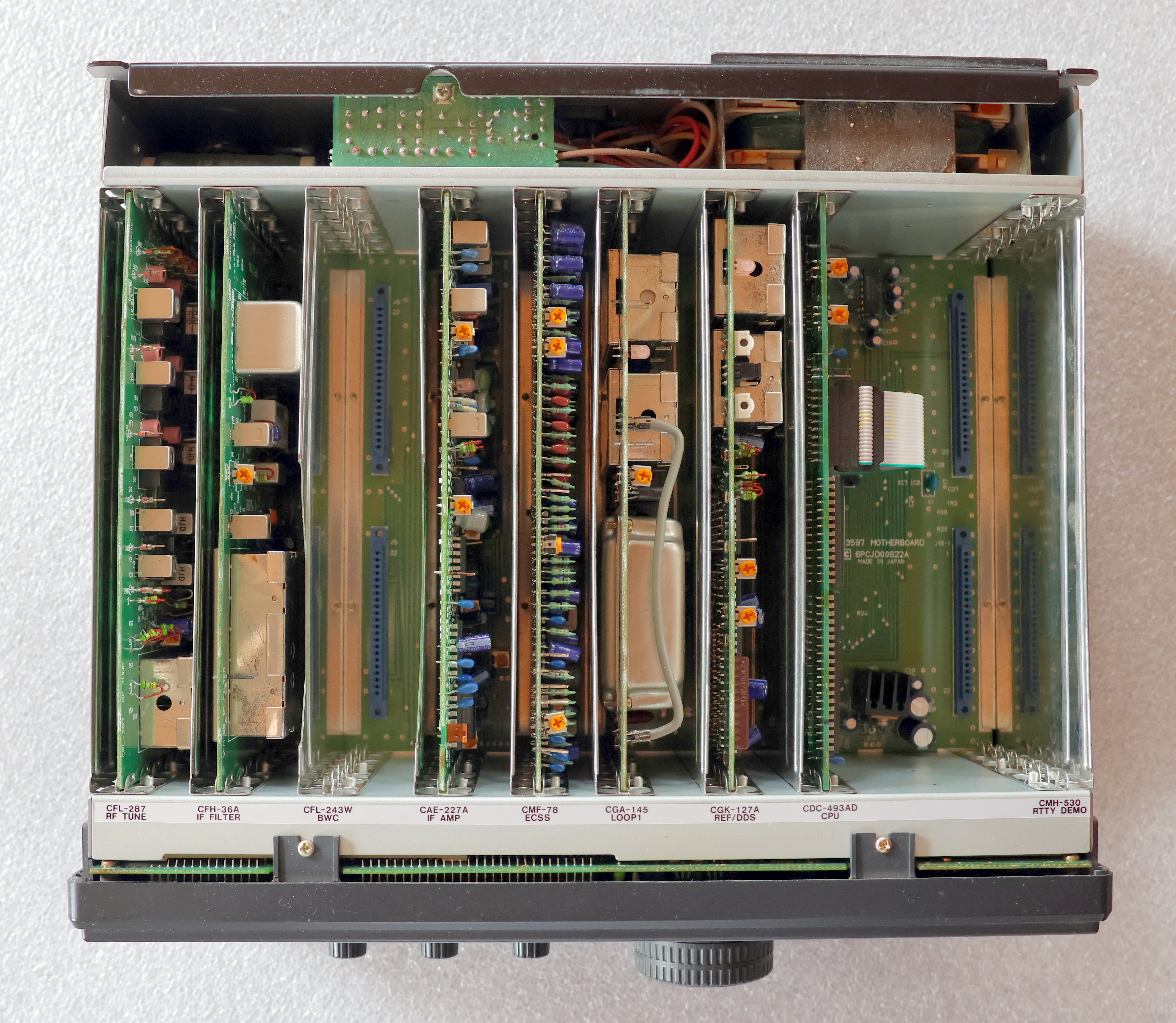

Geräteplatinen noch ohne die CFL-243.

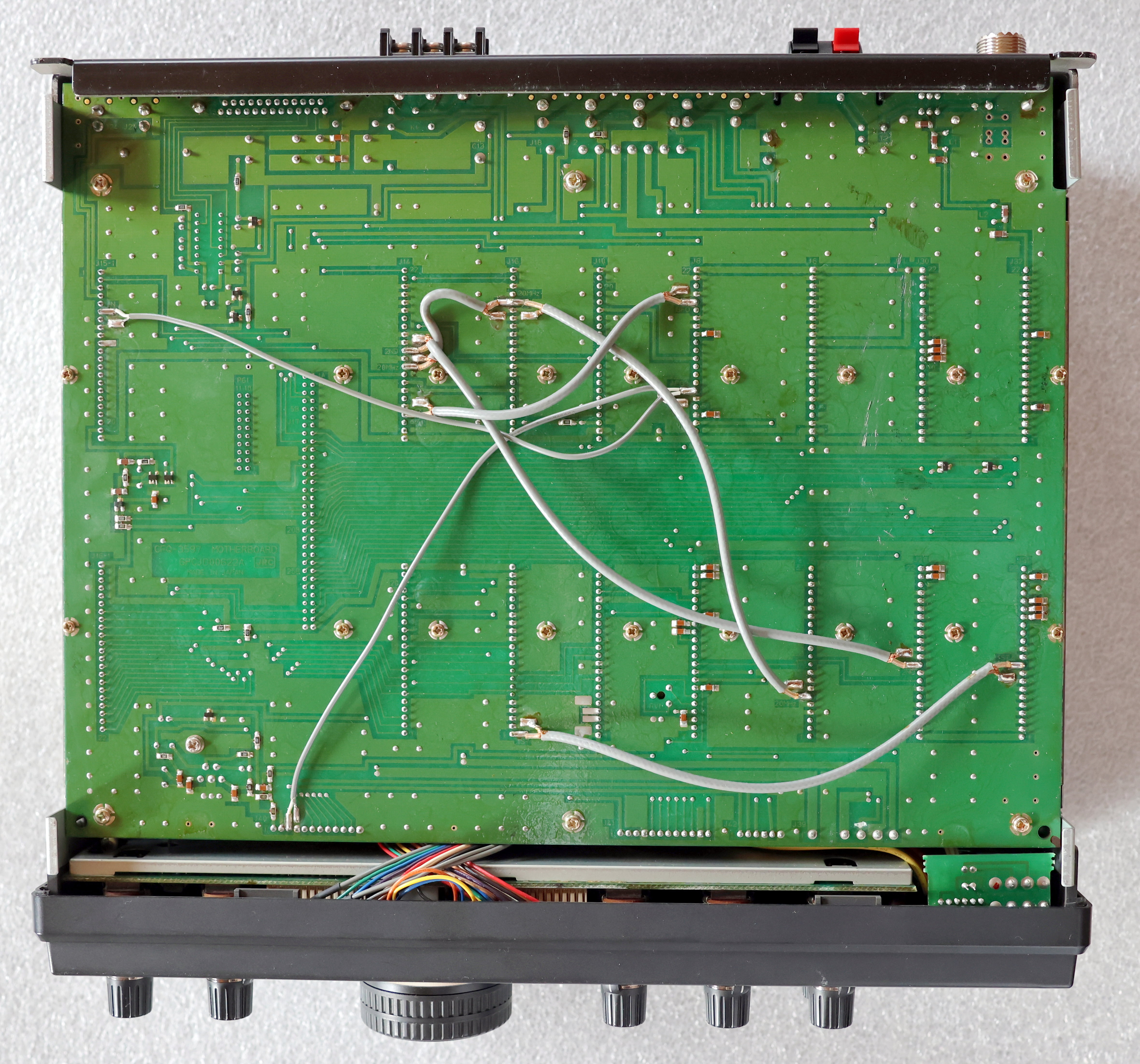

Unterseite der Mutterplatine (Motherboard) CFQ-3597.

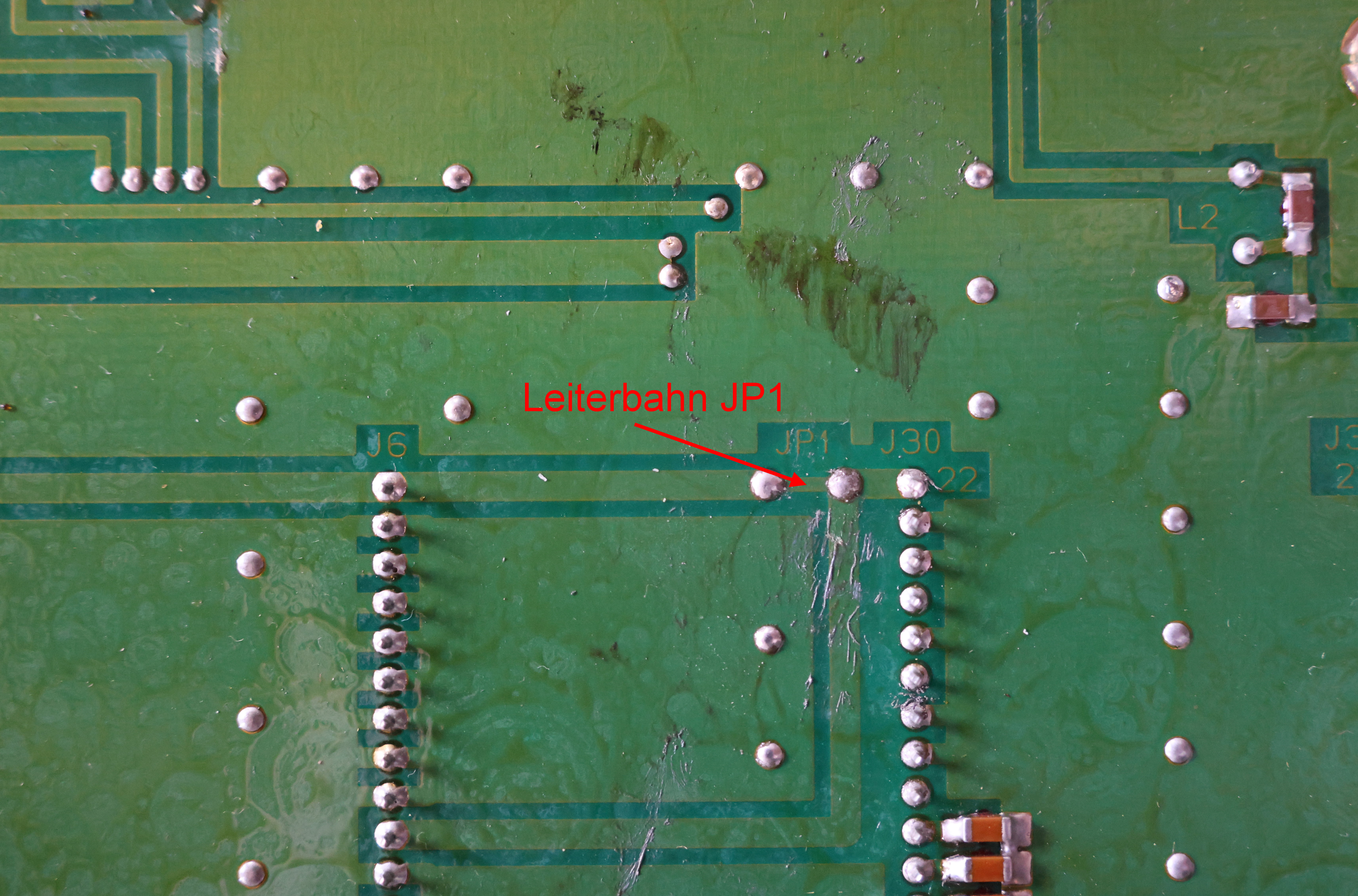

Position der Leiterbahn JP1.

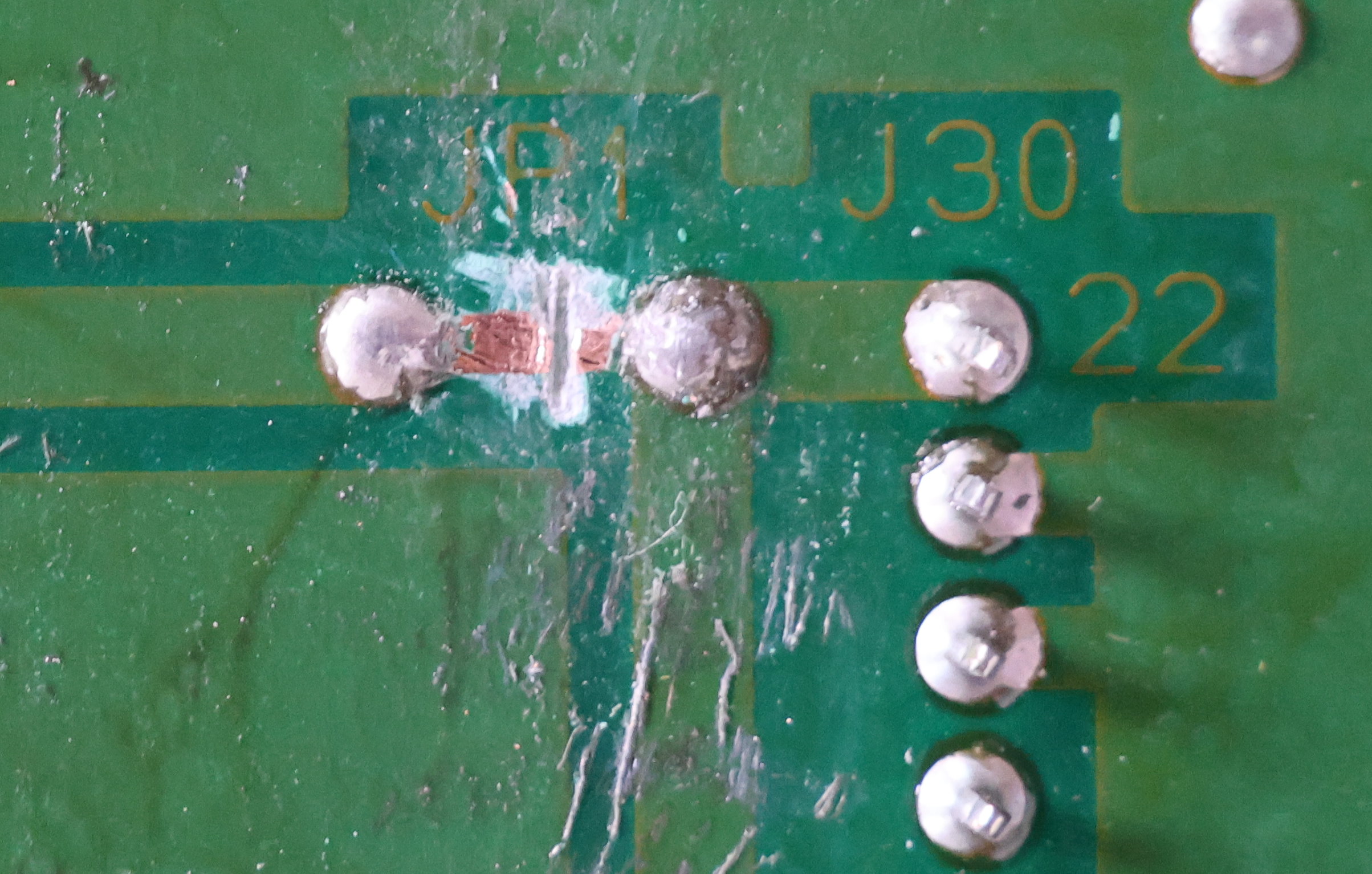

Durchgetrennte Leiterbahn.

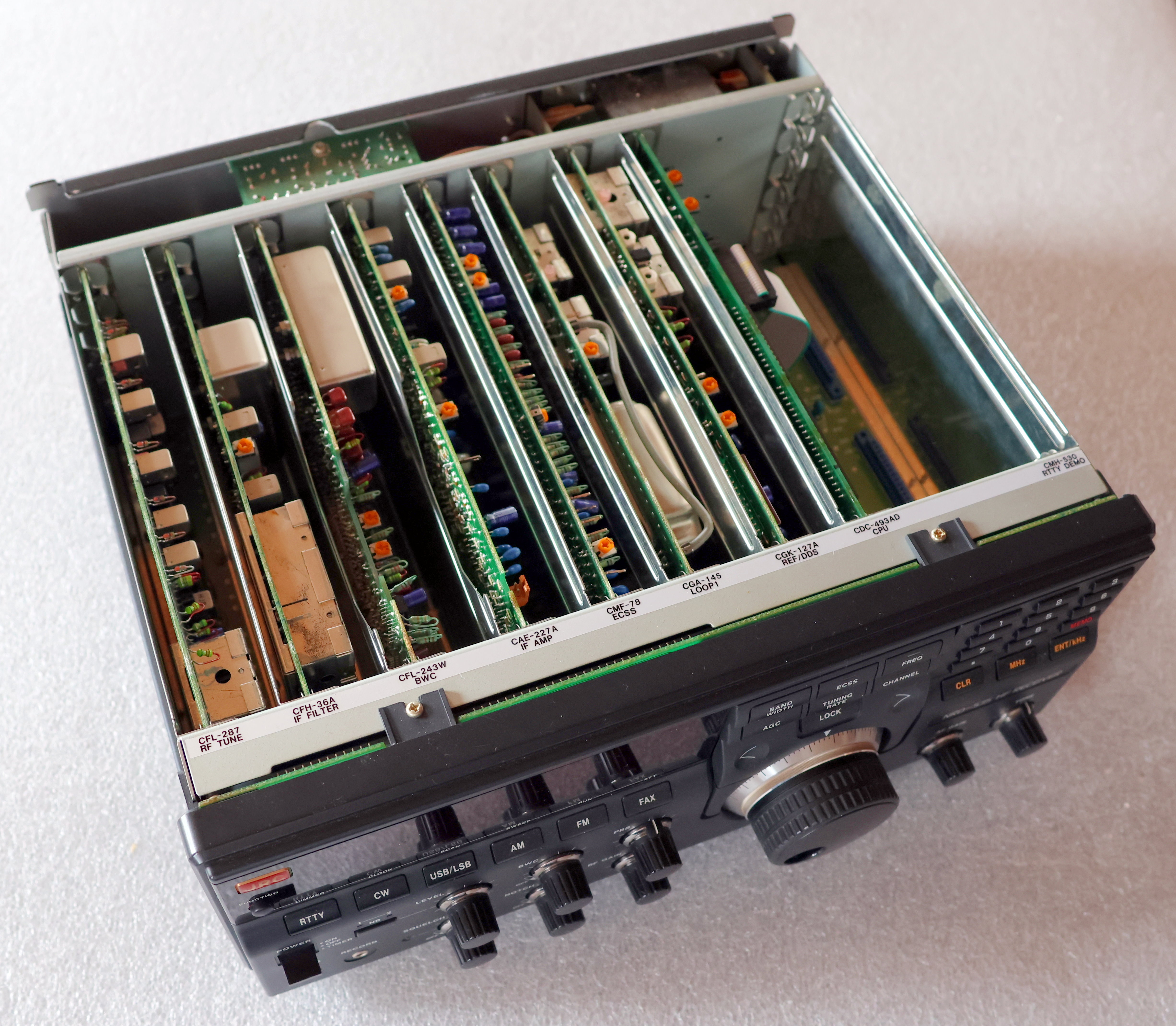

Innenansicht mit eingebauter Platine.

März 2024 - Bericht beendet
